Контактно транзисторная система зажигания

Схема включения.

Основной отличительной особенностью схемы контактно-транзисторной системы зажигания от классической явля­ется наличие транзисторного коммутатора. Поэтому особенности схе­мы и работы контактно-транзисторной системы определяются схемным решением коммутатора.

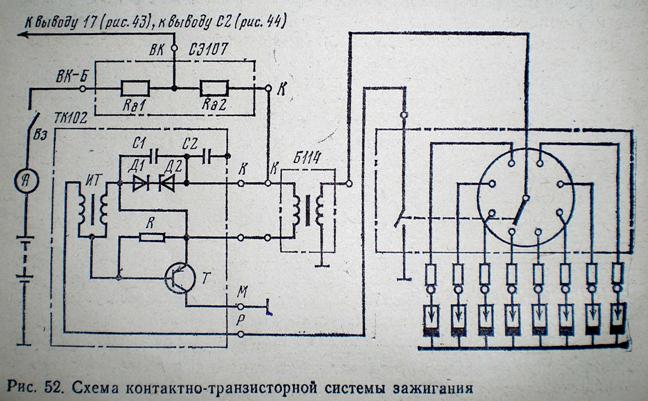

На отечественных автомобилях применяют контактно-транзистор­ную систему (рис. 52) с коммутатором ТКЮ2, добавочным резистором СЭ107, катушкой зажигания Б314 и распределителями ряда типов (Р4-Д, Р13-Д, Р133, Р137 — все 8-искровые).

Основным элементом транзисторного коммутатора ТК102 являет­ся мощный германиевый транзистор Т (ГТ701А), эмиттерно-коллекторный переход которого включен в цепь первичной обмотки катушки зажигания Б114. База транзистора через первичную обмотку импульс­ного трансформатора ИТ соединена с прерывателем распределителя, а через вторичную — с эмиттером.

При включенном выключателе Вз транзистор коммутатора может находиться в открытом или закрытом состоянии в зависимости от то­го, замкнуты или разомкнуты кон­такты прерывателя.

Если контакты прерывателя разомкнуты, транзистор находится в закрытом состоянии, так как по­тенциалы базы и эмиттера одинаковы. Сопротивление транзистора при этом составляет сотни Ом и тока в первичной обмотке катушки зажигания не будет.

Если контакты прерывателя замкнуты, в схеме ток идет по цепи: положительный вывод аккумуляторной батареи - амперметр — контакты выключателя зажигания — добавочный резистор — первичная обмотка катушки зажигания — резистор R коммутатора — первичная обмотка импульсного трансформатора — контакты прерывателя — корпус автомобиля — отрицательный вывод аккумуляторной батареи. В результате падения напряжения на резисторе R потенциал базы ста­реет меньше потенциала эмиттера и транзистор откроется. При этом сопротивление транзистора составляет доли Ома, благодаря чему ток, протекающий через первичную обмотку катушки зажигания, достигает максимальной величины (около 8А).

С возрастанием частоты вращения коленчатого вала из-за уменьшения времени замкнутого состояния контактов прерывателя ток уменьшается до ЗА. Через контакты прерывателя проходит лишь ток базы транзистора, не превышающий 0,9 А при неработающем двига­теле и уменьшающийся до 0,3 А с увеличением частоты вращения.

При размыкании контактов прерывателя исчезает ток в первичной обмотке импульсного трансформатора ИТ, что приводит к резкому уменьшению магнитного потока в его сердечнике. В результате во вторичной обмотке этого трансформатора индуктируется э. д. с., приложенная к переходу эмиттер—база в обратном направлении, т. е. потенциал базы становится больше потенциала эмиттера, и транзистор закрывается. Применение импульсного трансформатора обеспечивает так называемое активное запирание транзистора, благодаря чему уско­ряется процесс переключения транзистора.

Когда транзистор переходит в закрытое состояние, прерывается ток первичной обмотке катушки зажигания, а во вторичной обмотке индуктируется э. д. с. от 17 до 30 кВ. Высокое напряжение от вторичной обмотки катушки зажигания подается через распределитель к очеред­ной свече.

При прерывании тока в первичной обмотке катушки зажигания индуктируется э. д. с. самоиндукции величиной до 100 В. При низкой частое вращения коленчатого вала или при обрыве цепи высокого напряжения величина э. д. о. самоиндукции значительно возрастает, что может привести к пробою эмнгтерио-коллекторного перевода тран­зистора. Для предохранения транзистора от пробоя параллельно пер­вичной обмотке катушки зажигания включен стабилитрон Д2 (Д817В), напряжение стабилизации которого составляет около 80 В. Если 9. д. с. самоиндукции превысит указанное значение, стабилитрон проби­вается и ток, вызнанный э. д. с. самоиндукции, замыкается через ста­билитрон Д2 г диод Д/. Диод Д1 (Д220) препятствует прохождению через стабилитрон тока от аккумуляторной батареи.

При величине э. д. с. самоиндукции, меньшей напряжения пробоя стабилитрона Д2, ток, ею вызванный, идет на заряд конденсатора С1. В результате этого резко уменьшается выделяемая на транзисторе мощность в момент его запирания, а следовательно, и его нагрев.

Электролитический конденсатор С2 служит для сглаживания им­пульсов, возникающих в источниках питания, и тем самым защищает схему от перенапряжений. Такие импульсные перенапряжения могут достигать значительных величин при неисправности генераторной установки переменного тока.

Добавочный резистор СЭЮ7 выполнен из двух секций RД1 и RД2. Секция RД2 включена в цепь первичной обмотки катушки зажигания постоянно. Секция ЯД1 при пуске закорачивается контактами реле стартера или дополнительного реле. Таким образом компенсируется (как и в классической системе зажигания) уменьшение напряжения аккумуляторной батареи при питании стартера. В наконечниках, со­единяющих высоковольтные провода со свечами, устанавливают подавительные резисторы.
