По отрицательному воздействию на человека поражение электрическим током занимает первое место, поэтому защита от него особенно важна.

Нормативные документы по этому разделу: ГОСТ 12.1.019 – 79 ССБТ ''Электробезопасность. Общие требования''; ГОСТ 12.1.030 – 81 ССБТ

Необходимо выполнять следующие мероприятия:

Технические средства:

– применение низких напряжений;

– применение двойной изоляции;

– электрическое разделение сети на отдельные участки;

– компенсация ёмкостной составляющей в цепях большой протяженности при напряжении более 1000В при помощи установки дросселя в рассечку глухозаземляющей нейтрали;

– зануление;

– защитное заземление;

– защитное отключение;

– защита от перехода напряжения высокой стороны трансформатора на низкую;

– выравнивание потенциалов;

– компенсацию токов на землю.

Основные организационно-технические мероприятия:

– вывешивание предупреждающих плакатов;

– организация места работ;

– контроль и профилактика повреждённой изоляции;

– средства защиты и предохранительные приспособления;

– применение блокировок.

Основные организационные мероприятия:

– обучение обслуживающего персонала;

– инструктаж по технике безопасности;

– контроль за проведением работ;

– соблюдение правил техники безопасности.

Зануление – преднамеренное электрическое соединение металлических нетоковедущих частей электроустановки, могущих оказаться под напряжением, с глухозаземленной нейтральной точкой обмотки источника тока в трехфазных сетях, с глухозаземленным выводом обмотки источника тока в однофазных сетях и с глухозаземленной средней точкой обмотки источника энергии в сетях постоянного тока.

PE

l1

l3

l2

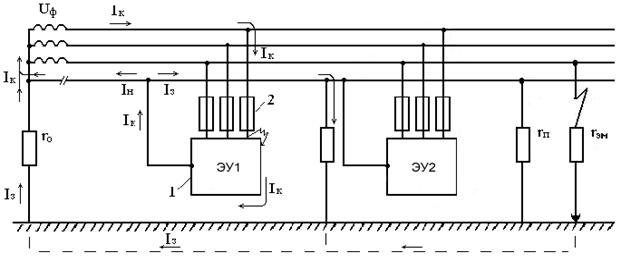

Принципиальная схема зануления в трехфазной сети до 1000 В представлена на рисунке 11.4.

1 - корпус; 2 - аппараты защиты от токов к.з. (предохранители и др.);

ro - сопротивление заземления нейтрали нулевого провода;

rп - сопротивление повторного заземления нулевого провода, если он есть;

Iк - ток к.з.;

Iн - часть тока к.з., проходящая через нулевой провод;

Iз - часть тока к.з., проходящая через землю.

Рисунок 11.4 - Принципиальная схема зануления.

Назначение зануления – устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим металлическим нетоковедущим частям, оказавшимся под напряжением относительно земли вследствие замыкания на корпус и по другим причинам.

Расчет зануления имеет целью определить условия, при которых оно надежно выполняет возложенные на него задачи – быстро отключает поврежденную установку от сети и в то же время обеспечивает безопасность прикосновения человека к запуленному корпусу в аварийный период.

При замыкании фазы на зануленный корпус установка автоматически отключится, если значение тока однофазного короткого замыкания Iкз удовлетворяет условию:

Iкз³3×Iпл. (11.1)

Номинальный ток Iном, А плавкой вставки определим по формуле 11.2

Iпл = ;

Iном = ; (11.2)

Iном == 18.96А;

Iпл == 22.7 А.
