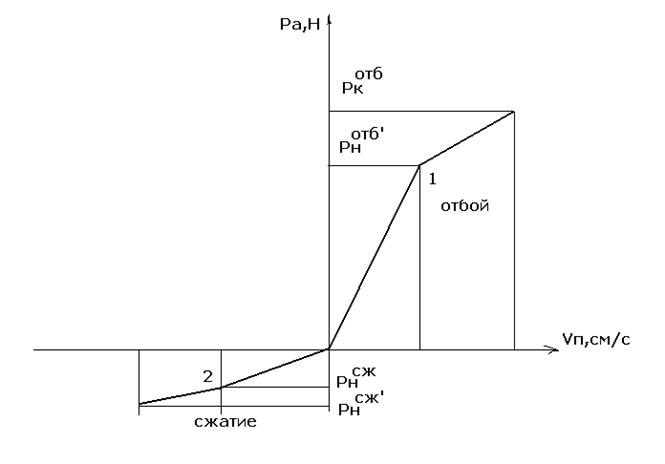

Характеристика амортизатора называется зависимость его силы сопротивления от скорости движения поршня относительно цилиндра. Она изображается графически в координатах Ра – Vn .Несимметричная характеристика амортизатора с разгрузочными клапанами показана на рис.

Усилия в амортизаторе Ра определяются для телескопического амортизатора, установленного под углом:

Зависимость силы на штоке амортизатора от скорости относительно перемещения штока и цилиндра рассчитывается в общем случае по формулам:

а) На начальном участке:

Где РN – сила на штоке амортизатора на начальном участке, Н;

Vn - скороость поршня, см/с;

Кан –коэффициент сопротивления амортизатора на начальном участке до открытия клапана, Н с/см;

n – показатель степени, принимаемый при инженерных расчётах n=1.

б) на клапанном участке:

Где Рн – сила сопротивления амортизатора в момент открытия клапана, Н;

Кан- коэфициент сопротивления амортизатора на клапанном участке, Н с/см ;

Рис2.5.

V¢n –критическая скорость поршня , соответствующая открытию клапана, V¢n=20¸30 см/с; V¢n=30 см/с.

Скорость поршня принимается в расчётах равной 50-60 см/с. При значительной скорости колебаний на ходе сжатия и отбоя открываются разгрузочные клапаны (т. 1 и 2 характеристики амортизатора).

Для двухстороннего амортизатора:

Где d - угол наклона амортизатора, d=40;

Находим силу сопротивления амортизатора в момент открытия клапанов (V¢n=30 м/с и n=1,0):

Принимаем:

Далее найдём Рсжк и Ротбк по формулам:

При выборе основных размеров амортизатора пользуются расчётной мощностью Nрасч, соответствующей скорости поршня амортизатора Vn=20¸30 см/с, причём последняя цифра характеризует весьма напряжённый режим. Мощность, поглощаемую амортизатором, можно подсчитать по формуле:

Зная расчётную мощность амортизатора, можно рассчитать работу L,поглощенную амортизатором за время t = 1 час и перешедшую в тепло:
