Пьезокерамический инжектор

Современные системы впрыска отличают быстродействие и да­вление. За них и идет постоян­ная борьба. Ведь топливо необ­ходимо без задержки доставить в нужный цилиндр и при этом распылить его на мельчайшие частицы, чтобы обеспечить пол­ное сгорание. С этой же целью в последнее время применяют и дополнительный «пилотный» впрыск 1-2 мм3 топлива, для че­го требуется в течение несколь­ких миллисекунд выдать коман­ду форсунке. И не толь­ко выдать – на то и быстродействую­щие мозги – но и исполнить с ма­ксимальной точностью.

Напомним, что системы «коммон рейл» работают при да­влении около 1500 атм. и управ­ляют началом и длительностью впрыска с помощью суперско­ростных электромагнитных или комбинированных электрогид­равлических клапанов. Впрочем, «супер» здесь означает за­держки в пределах 0,5 мс., тогда как для гарантированного вы­полнения новых норм токсично­сти и дымности надо бы рабо­тать быстрее. Но электромаг­нит с подвижным сердечником уже исчерпал все, даже теоре­тические, возможности. И тут на помощь пришел концерн «Сименс», запатентовавший . пьезокерамический инжектор, ко­торый обещает настоящий про­рыв в быстродействии. Он ра­ботает вчетверо быстрее преж­них и был удостоен в 1999 году премии за «Инновационное при­менение материалов» Союза немецких инженеров.

В чем же суть изобрете­ния? Известно, что при подаче электрического напряжения на пьезокерамическую пластинку она несколько изменяет свою толщину.

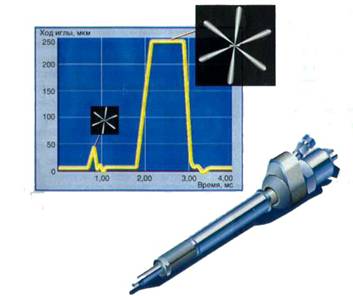

График процесса двойного впрыска и характер распыления топлива.

Нес­колько – это микроны, и до сих пор эффект использовался в основном лишь для излучения ультразвука. Изобретателям немецкой фирмы удалось соз­дать 280 –слойный пакет из пьезокерамики, расширяющийся на 80 мкм всего за 0,1 мс – достаточно, чтобы воздейство­вать на иглу форсунки с усили­ем 6300 Н! При этом для управ­ления используют напряжение бортсети автомобиля. Серий­ное производство новинки пла­нируется на заводе в Лимбах-Оберфроне (Саксония) – «Сименс» инвестирует в него более 60 млн. долларов.
