Двигатели Волжского автомобильного завода

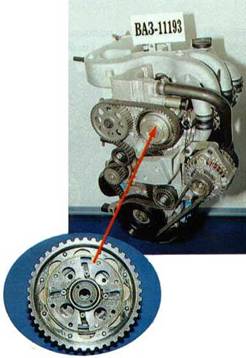

И тот и другой варианты реализованы на многих серий­ных двигателях за рубежом. Но если говорить об опытно-конст­рукторских работах, мы, в об­щем, не слишком-то отстали от Запада и Востока. Для перспек­тивного двигателя ВАЗ-11193 уже адаптиро­ван механизм регулирования фаз, разработанный москов­ской фирмой АО «Терра». Мотор – дальнейшее развитие двухвального 16-клапанного ВАЗ-2112 – должен появиться на конвейере в 2004 году и, есте­ственно, отвечать уровню тех­ники XXI века. Отечественные конструкторы выбрали более дешевый вариант с двумя фик­сированными положениями «впускного» распределительного вала – гидромеханическое поворотное устройство (на фото). Две пары поршней в корпусе механизма могут сдвигать вал на 20° впе­ред (впускные клапаны при этом открываются и закрыва­ются раньше). По каналу внут­ри вала моторное масло пода­ется к поршенькам, и они вы­талкиваются «наружу», увле­кая за штифты фланец распределительного вала. Купить кровельные и стеновые сэндвич панели www.stroi.com.

Обратите внимание на фор­му канавок – у соседних порш­ней они разные. У одних – снача­ла пологая (рабочая) часть, за­тем крутая (вспомогательная), у других – наоборот. Первые пово­рачивают распределительный вал на де­сять градусов и останавли­ваются – давления масла не хватает, чтобы преодолеть изгиб канавки. Вторые, миновав вспомога­тельную часть, уже вышли на рабочую пози­цию: они изме­няют угол пово­рота еще на столь­ко же. Потребова­лось вернуть распределительный вал в начальное положение – работа­ет сначала вторая пара, затем первая. Обойтись парой порш­ней не позволила теснота – весь механизм должен «поместиться» в звездочке!

Момент поворота зависит от частоты вращения коленчатого ва­ла, нагрузки, детонации и рас­считывается электронным бло­ком (тем же, что командует и другими системами двигателя – впрыском, зажиганием). Ком­пьютер управляет электромаг­нитным клапаном, который на­правляет поток масла по раз­ным каналам. В зависимости от настройки управляющего блока возможны варианты. Пер­вый порадует во­дителей увеличени­ем «тяговитости» – кру­тящий момент на невысоких оборотах возрастает на 12-15%. Второй в какой-то ме­ре успокоит «зеленых»: снизит­ся содержание вредных выбро­сов в отработавших газах. В угоду экологии ВАЗ планирует сделать регулируемым не толь­ко впуск, но и выпуск. На режи­мах, где не требуется полная мощность, выпускной клапан полезно открывать и закрывать пораньше. Тогда часть от­работавших газов останется в цилиндре и разбавит свежий заряд (внутренняя рециркуля­ция). По сравнению с впуском фазы потребуется сдвигать на меньший угол, следовательно, нужна только одна пара порш­ней – эта часть устройства бу­дет проще и дешевле.

Механизм сдвига фаз мо­жет породниться и с другими тольяттинскими моторами, имеющими ременный привод и два распределительных вала (они управляют соответственно впускными и выпускными клапанами). На­пример, можно установить уст­ройство на двигатель ВАЗ-2112, каким уже комплектуют «десятки», изменив головку блока (надо обеспечить подвод масла к механизму и «выделить» место под электромагнит­ный клапан).

Конструкция сейчас в ста­дии доводки, она выдержала длительные испытания на до­работанном двигателе ВАЗ-2112 (к сожалению, ВАЗ-11193 существует пока только как макетный образец) и по их ре­зультатам была несколько из­менена. Впереди очередные экзамены. Если они пройдут успешно, можно ожидать появ­ления механизма сдвига фаз и на серийных двигателях раньше 2004-го.
