Измерение глубин рыбалотом

Рыбалотом разрешается пользоваться только при выполнении работ на небольших и не имеющих важного навигационного значения участках, измерять глубины не более 30—40 м. При сильных течениях применение рыбалота не допускается.

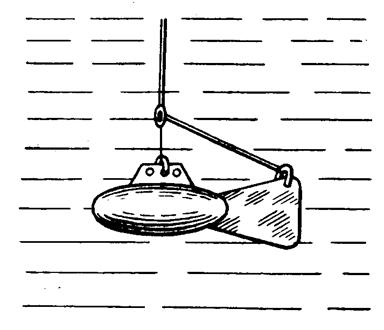

Грузило рыбалота подвешивают к лотлиню с небольшим дифферентом на хвост, а крепление осуществляют шпрюйтом (рис. 3.1). Лотлинь рыба­лота вырубают из проволочного линя диаметром не более 2 мм.

Углы отклонения лотлиня от вертикали при измерении глубин рыбалотом должны быть менее величины z+ 7°, где z— измеренная глубина. Предельные значения угла не должны превы­шать 40°.Указанные пределы углов отклонения лотлиня от вертикали относятся к отсчетам глубин, не исправленным за колебания уровня угол ~ замеряют при каждом определении места на галсе, а также при резком изменении глу­бины. При сложном рельефе дна угэл сх регистри­руют через одну-две глубины. Угол х отсчитывают с помощью угломера непо­средственно после измерения глубины и записывают в журнал промера с точностью .

РЫБАЛОТ Рис.4.1

Начальный угол отклонения лотлиня от вертикали при погружении в воду рыбалота измеряют в начале рабочего дня, а также при повреждении лотбалки, изме­нении ее высоты и при замене рыбалота другой моделью.

Глубины отчитывают по маркам, укрепленным на металлическом лотлине рыбалота.

Лотлинь рыбалота маркируют:

Таблица 4.1

Маркировка рыбалота

Начало счета разбивки лотлиня устанавливают от нижней поверхности грузила рыба­лота

Для наложения марок используют гибкую медную или латунную проволоку диа­метром 0.5 мм, припаиваемую или всплесниваемую в лотлинь, и цветной флагдук.

Доли метров обозначают проволочными марками длиной по 5 мм, каждые 5 м —проволочными марками длиной по 20 мм, каждые 10 м — цветным флагдуком, проме­жуточные целые метры — проволочными марками длиной по 10 мм.
