Поршневая группа и шатун

Шатун

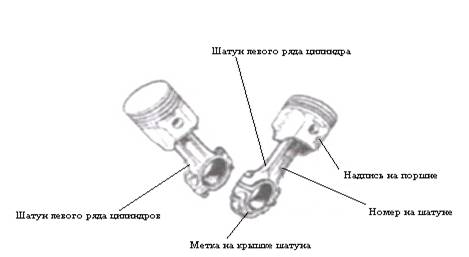

служит для соединения коленчатого вала с поршнем. Через шатун давление на поршень при рабочем ходе передается на коленчатый вал. При вспомогательных тактах (впуск, сжатие и выпуск) через шатун поршень производится в действие от коленчатого вала. Шатун (рис.2 ) состоит из стального стержня двутаврового сечения, верхней неразъемной и нижней разъемной головок. В верхней установлен поршневой палец, а нижняя закреплена на шатунной шейки коленчатого вала. Для уменьшения трения в верхнюю головку шатуна запрессована бронзовая или биметаллическая с бронзовым слоем втулка, а в нижнюю состоящую из двух частей, установлены тонкостенные вкладыши, представляющие собой стальную ленту, внутренняя поверхность которой покрыта тонким слоем артифрикционного сплава. В изучаемых двигателях на одной шатунной шейки коленчатого вала закреплено по два шатуна. Для правильной их сборке с поршнями нужно помнить, что шатуны правого ряда цилиндров собраны с поршнями так, что номер на шатуне обращен назад по ходу автомобиля (рис.2), а левого ряда – вперед, т. е. совпадает с надписью на поршне.

Коленчатый вал

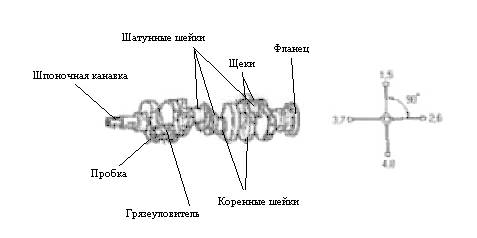

воспринимает усилие, передаваемые от поршней шатунами, и преобразует их в крутящий момент, который затем через маховик передается на транс миссию. В двигателях ЗИЛ-130 и КамАЗ-740 коленчатый вал стальной, а в ЗМЗ-53-12 – отлит из высокопрочного чугуна. Коленчатый вал (рис. 3 ) состоит из шатунных и коренных шеек, щек и противовесов. На переднем кольце вала двигателей ЗМЗ-53-12 и ЗИЛ-130 имеется углубление для шпонки распределительной шестерни и шкива привода вентилятора, а также нарезное отверстие для крепления храповика, задняя часть вала выполнена в виде фланца, к которому болтами прикреплен маховик. Шатунные шейки коленчатого вала многоцилиндровых двигателей выполнены в разных плоскостях, что необходимо для чередования рабочих тактов в разных цилиндрах. В восьмицилиндровых V- образных двигателях коленчатые валы имеют по четыре шатунные шейки, расположенные под углом в 90 градусов.

Шатунные и коренные подшипники.

В работающем двигателе нагрузка на шатунные и коренные шейки коленчатого вала очень высокая. Для уменьшения трения коренные и шатунные шейки расположены в подшипниках скольжения, которые выполнены в виде вкладышей, аналогичных шатунным.

Маховик

уменьшает неравномерность работы двигателя, выводит поршни из мертвых точек, облегчает пуск двигателя и способствует плавному троганию автомобиля с места. Маховик изготовлен в виде массивного чугунного диска и прикреплен к фланцу коленчатого вала болтами с гайками. При изготовлении маховик балансируется вместе с коленчатым валом.
