Проверка технического состояния системы зажигания

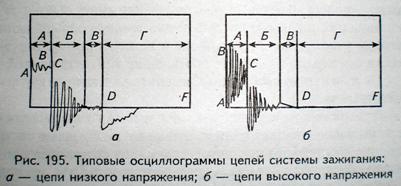

А — участок длительности горения дуги между электро­дами свечи зажигания. Мощность искры (амплитуда кри­вой) и время горения дуги (протяженность участка кривой) зависят от состояния контактов прерывателя и зазора между ними; Информация ежедневник как вести тут.

Б — участок рассеяния остаточной энергии катушки за­жигания. Характер кривой на этом участке определяет ис­правность колебательного контура катушки зажигания и кон­денсатора;

В — участок времени от момента прекращения колеба­ний до замыкания контактов;

Г — участок угла замкнутого состояния контактов.

Оценку системы зажигания осуществляют, сравнивая полученную форму кривой с эталонной.

При отсутствии специального стенда с осциллографом проверка цепей контактной системы может быть выполнена с использованием индикатора (контактной лампы) в следу­ющей последовательности.

Для проверки исправности цепи низкого напряжения следует присоединить один провод индикатора к корпусу автомобиля («к массе»), а другой — последовательно (при включенном зажигании и разомкнутых контактах прерыва­теля) к входной и выходной клеммам выключателя зажига­ния, входной и выходной клеммам катушки и, наконец, к клемме низкого напряжения прерывателя. Нарушение кон­такта или обрыв будет на том участке цепи, в начале кото­рого лампа горит, а в конце не горит. Отсутствие накала лампы, присоединенной к выходной клемме катушки за­жигания или к клемме прерывателя, помимо обрыва цепи на этом участке может указывать и на неисправность изо­ляции подвижного контакта (замыкание контакта на «мас­су»). В этом случае необходимо заменить контактную группу прерывателя.

Для проверки исправности цепи высокого напряжения (при исправной цепи низкого напряжения) необходимо снять крышку распределителя, поворотом коленчатого вала пол­ностью соединить контакты прерывателя и вынуть провод высокого напряжения из центральной клеммы распредели­теля. Затем включить зажигание и, держа конец провода на расстоянии 4 .5 мм от «массы», пальцем размыкать контак­ты прерывателя. Отсутствие искры на конце провода свиде­тельствует о наличии неисправности в цепи высокого напря­жения или неисправности конденсатора. Для окончательно­го выявления причины необходимо заменить конденсатор заведомо исправным и повторить проверку; если искры нет, заменить катушку зажигания.

Проверка исправности конденсатора производится сле­дующим образом. Отсоединить провод конденсатора от клем­мы прерывателя, после чего, поставив контакты прерывате­ля на полное смыкание, включить зажигание и рукой раз­мыкать контакты, между которыми должно наблюдаться

сильное искрение. После этого провод конденсатора следует снова присоединить к клемме и размыкать контакты. Если искрение уменьшается, конденсатор исправен, в противном случае его необходимо заменить.

Ремонт системы зажигания.

Состоит в замене вышедших их строя элементов (свечей, проводов высокого напряжения, катушки зажигания, конденсатора, электронного коммута­тора, выключателя зажигания или его контактной группы, датчика-распределителя, распределителя зажигания и его элементов — крышки, ротора, контактной группы, кулачка, вакуумного регулятора).
