Пусть темой проекта будет разработка линии для сращивания короткомерных пиломатериалов по длине. Информационные исследования уже выполнены и представлены на рис. 12 и 14. Опираясь на них, надо выбрать прототип с целью его улучшения. Это ответственная задача, так как прототип формирует сущность проектного решения. Если прототип будет выбран неудачно, то и проектное решение будет слабым.

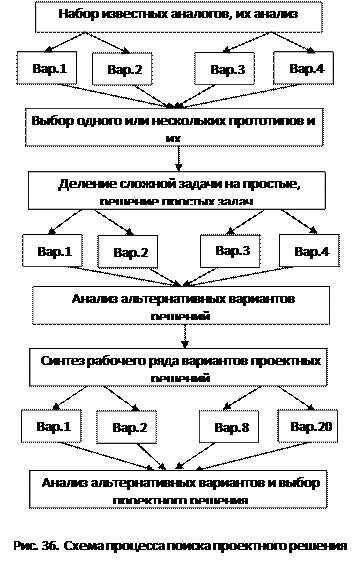

Улучшая прототип, надо подготовить множество альтернативных вариантов решения задачи с тем, чтобы из них выбрать наилучшее решение. Алгоритм разработки проектного решения можно представить схемой (рис.36) [14, 43].

1. Описание проблемной ситуации

. В деревообрабатывающем цехе образуются кусковые отходы сухих пиломатериалов длиной 100 . 300 мм. Объем отходов – 2 м3 в смену. Сейчас эти отходы не находят применения и сжигаются. Цех несет убытки.

Для разрешения проблемной ситуации кусковые отходы древесины можно склеивать по длине на зубчатые шипы. Так, по крайней мере, делается в мировой практике.

Этому мешает отсутствие необходимого оборудования. Существующие линии, например фирмы Dimter, позволяют склеивать пиломатериалы длиной только 220 .1000 мм или 300 .2000 мм. Эти линии имеют большую производительность и значительные габариты (ширина их 5 м, а длина 15 м). Линии не пригодны для работы в небольших цехах – они занимают большую производственную площадь, и их невозможно загрузить по производительности.

Решение проблемы позволит дополнительно получить около 1,7 м3 пиломатериалов в смену по одному цеху.

2. Описание

функции технического объекта

. Обобщенное описание: линия должна обеспечить нарезание зубчатых шипов на обоих торцах заготовок немерной длины, нанесение клея на шипы, сборку и продольное прессование склеиваемых заготовок. Получаемая на выходе бесконечная лента пиломатериала должна раскраиваться на заданный размер по длине.

Количественное описание: размеры склеиваемых заготовок, мм: длина 100 .300, ширина 50 .150, толщина 25 .50, производительность – 2 м3 кусковых отходов в смену.

3. Выбор прототипа и составление списка требований к нему

. На основании имеющейся обобщенной информации (см. рис.12 и 14) можно сделать вывод, что наиболее перспективными являются те линии сращивания пиломатериалов по длине, в которых заготовки складываются в пакет формы "брус" для нарезания зубчатых шипов и нанесения клея, а затем поштучно подаются на сборку и продольное сжатие в продольный пресс.

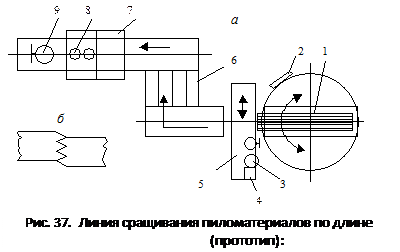

Известна линия сращивания пиломатериалов по длине, включающая ленточный реверсивный конвейер 1, смонтированный на вертикальной оси, с возможностью поворачиваться к упору 2 и пилофрезерному узлу 3 с клеенаносящим устройством 4, смонтированными на суппорте 5 (рис. 37, а). За ленточным конвейером расположен механизм поштучной выдачи 6 заготовок, продольный пресс 7 с подающим конвейером и тормозной колодкой 8, а также торцовочный станок 9.

Список требований. Улучшенная линия должна обеспечить:

– обработку кусковых отходов древесины размерами, мм: длиной 100 .300; шириной 50 .150 и толщиной 25 .50;

– образование на линии минимума новых древесных отходов;

– снижение энергоемкости пресса;

– уменьшение габаритов;

– производительность линии около 2 м3 в смену.

4.

Список недостатков прототипа

. Прототип имеет следующие недостатки:

а) на линии невозможно обработать заготовки длиной 100 мм, так как их трудно сбазировать и зафиксировать на конвейере, а затем передать пакет на следующий конвейер. Это объясняется тем, что радиус барабанов, на которые надета лента конвейера, соизмерим с длиной заготовки;

б) шипы на переднем и заднем торцах заготовок нарезаются зеркально, в результате чего после склеивания боковая кромка ленты получается ступенчатой, уходящей в отход при последующей обработке (рис. 37, б);
