Синтез работоспособных технических решений

Из вариантов идей, анализ которых приведен в табл. 25, попытаемся составить несколько вариантов проектных решений задачи. Цель этого этапа – составить как можно больше работоспособных вариантов системы.

При разработке вариантов проектных решений широко пользуются методом инверсии. В устройствах иногда бывает выгодно поменять узлы (детали) ролями, например, перемещаемый узел сделать неподвижным, ведущую деталь сделать ведомой. Целесообразно бывает инверсировать формы деталей, например, наружный конус заменить внутренним, выпуклую поверхность – вогнутой [48]. Каждый раз конструкция при этом приобретает новые свойства.

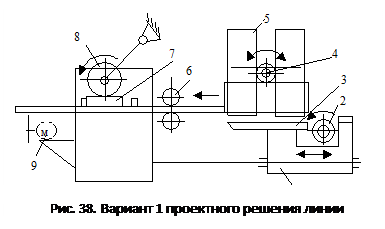

. Линия включает суппорт 1 с фрезой 2, столом 3 и устройством для нанесения клея (рис. 38). Над столом смонтирован вал 4, соединенный с кассетой 5 для заготовок в виде трубы прямоугольного поперечного сечения. Пресс содержит подающие вальцы 6, тормозную колодку 7, взаимодействующую с заготовкой и расположенную между упорами, ограничивающими ее ход. Маховик 8 с приводом может кратковременно взаимодействовать с колодкой. Вал 4 имеет винтовую нарезку, взаимодействующую с гайкой. За прессом смонтировано пильное устройство 9.

При работе линии пачку заготовок немерной длины загружают в кассету. Заготовки падают на стол, и торцы их выравниваются. После этого заготовки зажимают прижимом. Включают суппорт, шипы нарезаются и смазываются клеем. Кассету с помощью вала поворачивают на 180о над столом, при этом винтовая нарезка вала смещает кассету вбок. Нарезают шипы на противоположных торцах заготовок. Кассету ставят в горизонтальное положение, и заготовки поштучно подают в пресс. Маховик ударной нагрузкой упрессовывает шипы. Образуется непрерывная склеенная лента, которую распиливают по длине пильным устройством 9.

Вариант 2

. Решение отличается от варианта 1 тем, что заготовки вручную базируют по направляющей линейке и крепят на столе каретки, которую вручную перемещают относительно фрезы и клеенаносящих дисков. Стол с помощью эксцентриков может подниматься на половину шага шипов. После нарезания шипов заготовки вручную подают в пресс.

Вариант 3

. Решение отличается от варианта 2 тем, что в прессе маховик кратковременно взаимодействует непосредственно с заготовкой.

Вариант 4

. Решение отличается от варианта 2 тем, что стол каретки выполнен ступенчатым, причем одна ступенька выше другой на половину шага шипов.

Вариант 5

. Решение отличается от варианта 4 тем, что стол выполнен плоским, но для поднятия пакета заготовок на половину шага шипов под пакет кладут прокладку.

Предложенные варианты представляют собою область допустимых решений.
