Восьмиосная цистерна для перевозки нефтепродуктов

Основным изготовителем цистерн является ПО «Азовмаш» (бывшее ПО «Ждановтяжмаш», город Мариуполь) Министерства тяжелого и транспортного машиностроения.

Котел представляет собой цилиндрическую емкость сварной конструкции, состоящую из обечаек и эллиптических днищ, подкрепленную шпангоутами для повышения несущей способности и жесткости цилиндрической оболочки.Цилиндрическая часть котла с внутренним диаметром 3000мм составлена из 2-х половин, сваренных встык. Преимуществом стыковых швов по сравнению с применявшимися ранее нахлесточными соединениями являются: отсутствие дополнительных напряжений в зоне швов, обусловленных местным изгибом оболочки; большая вибрационная и ударная прочность швов; лучшие условия контроля за качеством шва (просвечивание рентгеном, гамма-лучами и.т.п.); меньшая масса котла.

Повышение прочности и устойчивости оболочки котла при малой его массе достигается подкреплением кольцевыми шпангоутами 7 и 8, расположенными в средней и опорных частях котла (рис.1). Эти шпангоуты, имеющие Ω-образную форму поперечного сечения, приварены к стенкам котла, отличающимися от неподкрепленных конструкций меньшей толщиной. В подкрепленных таким образом цистернах существенно снижены напряжения в загруженных зонах, повышена устойчивость котла при вакууме , иногда возникающем при сливе и пропарке цистерн, а также увеличивается жесткость и частота собственных колебаний оболочки, что затрудняет возникновение резонанса колебаний.

Для обеспечения полного слива груза предусмотрены уклоны к сливным приборам. Эти уклоны создаются выштамповкой броневого листа на глубину 20-30мм. Котел оборудован двумя сливными приборами 6 и двумя колпаками с крышками 4,что позволяет ускорить операции налива и слива груза и обеспечить лучшие условия труда при очистке котла. Внутри горловин размещены по 2 сегментные планки: верхняя для контроля предельного уровня налива и нижняя для принятия мер к замедлению налива котла.

Колпаки цистерны имеют малые размеры. При наливе груза часть объема котла (2%) остается незаполненной для обеспечения температурного расширения груза.

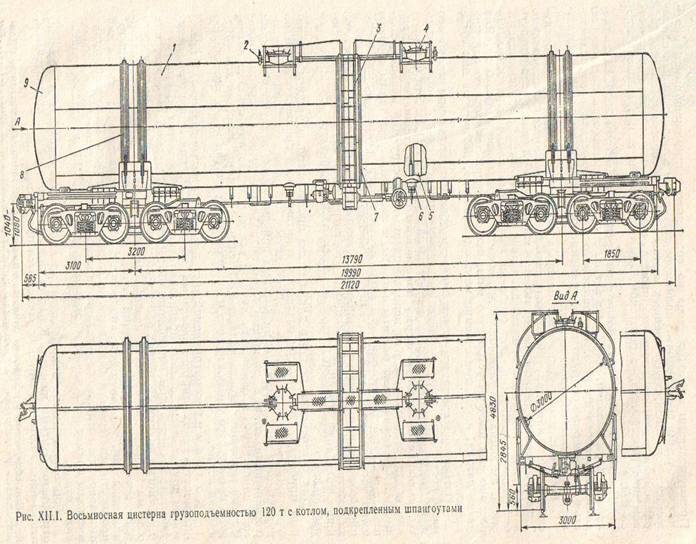

рис 1

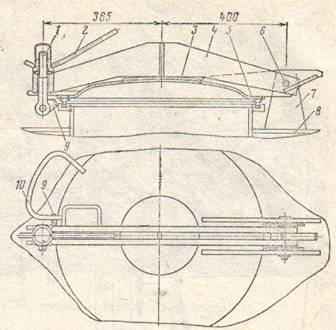

Горловины люков закрываются крышками, закрепляемыми 8-ю откидными болтами каждая. Крышки шарнирно крепятся к кронштейнам, относительно которых они поворачиваются при открывании. Вблизи горловины люка расположены 2 штуцера для крепления предохранительно – впускных клапанов 2 (рис.2). Котел оборудован наружной 3 и внутренней 5 лестницами и помостами с ограждениями у горловин люка.

рис2

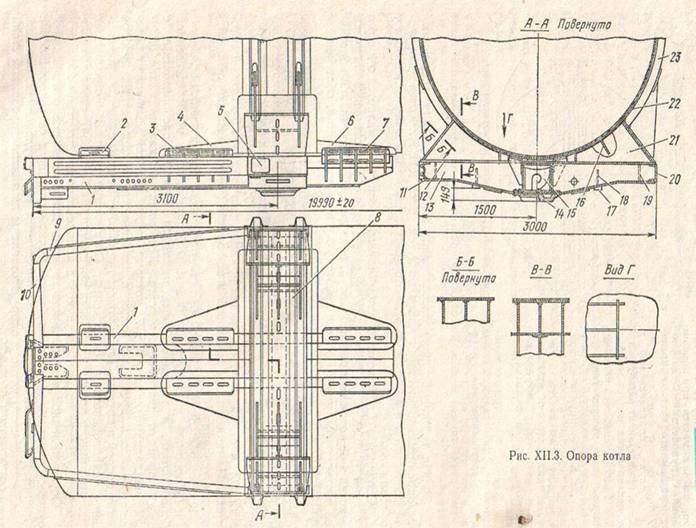

Сложным и ответственным узлом безрамной цистерны является опора котла (рис 3), поскольку через нее передаются основные нагрузки на котел и от котла на тележку. Опора, одновременно являющаяся консольной частью рамы, имеет мощные хребтовую 1 и шкворневую 8, облегченные концевую 10 и боковые 9 балки. На хребтовой и концевой балках размещены части автосцепного устройства, а на шкворневой – опоры кузова (пятник 14 и скользуны 17). Шкворневая балка имеет верхний лист 12, нижний 11, вертикальные листы 13, ребра 18 и 19, концевые части 20; к одной из таких частей прикреплена табличка 5 завода – изготовителя. На пересечении хребтовой и шкворневой балок размещено надпятниковое усиление 15. К шкворневой и хребтовой балкам приварены подкрепленный ребрами 21 и 16 опорный лист 22 толщиной 12мм, являющийся непосредственной опорой котла, а также опорные накладки 4 и 6, расположенные с двух сторон от шкворневого узла. Хребтовая балка связана с опорными накладками лапами 3 и 7, которые перед сваркой узла могут перемещаться вдоль хребтовой балки в зависимости от конкретных зазоров между опорой и котлом. Такая конструкция обеспечивает существенное снижение технологических напряжений. Применение опорных упрощенных элементов вместо прежних опорных конструкций стало возможным в результате подкрепления котла кольцевыми шпангоутами 23. осуществленное в данной конструкции дополнительное соединение 2 концевых участков котла с хребтовой балкой повышает ее сопротивление большим продольным усилиям, возникающим при соударении вагонов. Основные части котла и опор изготовлены из низколегированной стали марки 09Г2С(ГОСТ 5520 – 79). Восьмиосной цистерне присвоен государственный знак качества.

Перевозка различных нефтепродуктов а цистернах общего назначения связана со значительными трудностями их выгрузки из котлов. Для облегчения слива таких грузов созданы цистерны с наружной подогревательной рубашкой (кожухом).

Рубашка 1 (рис 4) расположена в нижней части котла. Она образуется стенками котлаи наружным листом, которые связаны между собой каркасом из углового проката. Для пологрева груза подается пар в рубашку через штуцер кожуха сливного прибора 2, а выход пара или конденсата происходит через два патрубка, расположенных по концам котла. Сливной прибор цистерны вместо резинового уплотнительного кольца клапана имеет медное кольцо, что обусловлено высокой температурой наливаемого в котел груза и большой его вязкостью.
