Устройство ходовых частей

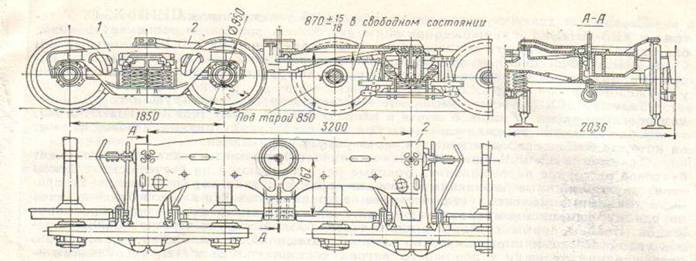

В ходовых частях восьмиосных цистерн - четырехосные тележки 1(рис 5)

типа ЦНИИ-ХЗ-О, связанных соединительной балкой 2. Эта балка снизу по концам имеет пятники и скользуны, которымиона опирается на подпятники и скользуны надрессорных балокдвухосных тележек. Сверху в средней части соединительной балки расположены подпятник диаметром 450мм, на который опирается пятник рамы кузова, и скользуны, поддерживающие кузов при действии боковых сил.

Центральный подпятник четырехосной тележки имеет длинный шкворень, а крайние пятники центрируются короткими шкворнями с буртом в средней части, который препятствует выходу конца шкворня за пределы верхней плоскости соединительной балки.

Сложность формы соединительной балки тележки обусловлена необходимостью воспринятия больших вертикальных нагрузок и стесненными габаритами размещения. Нижнее очертание балки сделано таким, чтобы обеспечивались над осями внутренних колесных пар тележки зазоры 120мм, которые требуются на случай полного сжатия пружин рессорных комплектов , допустимой разности диаметров колес и неблагоприятного совпадения допусков на изготовление. Верхнее очертание балки обусловлено стремлением уменьшить эксцентриситет между продольными осями хребтовой балки и автосцепки, а также обеспечить зазоры, необходимые для безопасного прохода вагоном сортировочной горки.

База тележки, равная расстоянию между центрами подпятников двухосных тележек, составляет 3.2 м и является оптимальной по условиям воздействия восьмиосных вагонов на железнодорожный путь при минимальной массе соединительной балки.

Рис5
