Устройство, принцип действия генератора индукторного типа с жидкостным охлаждением

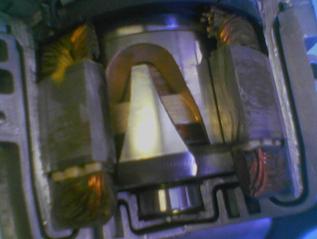

Рис 2. Генератор с жидкостным охлаждением фирмы “Delphi”

Новый генератор с системой водяного охлаждения, производства Bosch, принят на вооружение модельными рядами BMW 5 и 7 серий, оснащенными двигателями V8 и V12.

Разработанный совместными усилиями Bosch и BMW, новый генератор позволяет получить большую выходную мощность при значительном снижении уровня шума по сравнению с традиционными генераторами с воздушным охлаждением. Он способен выдавать ток силой 150А,

без всякой нужды в охлаждающих вентиляторах, что уменьшает шумность его работы. Кроме того, генератор выполнен в виде единого цельного блока с двигателем, что уменьшает воздействие магнитных помех.

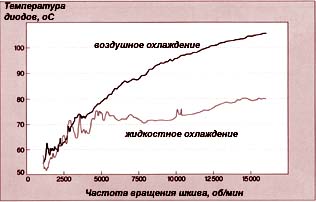

Рис 3. Зависимость Т=f(n), C диодов выпрямителей генераторов с воздушным и жидкостным охлаждением

Более того, водяное охлаждение уменьшает воздействие пиковых температур на генератор, к примеру, когда автомобиль паркуется с горячим двигателем. В результате поддерживается постоянная температура, уменьшается воздействие на компоненты генератора и увеличивается срок его службы. Кстати, количество деталей, подверженных износу, в новом генераторе сведено к минимуму. Ему более не требуются угольные щетки или коллекторные кольца, что также повышает надежность новинки.

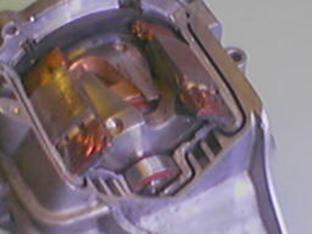

1 6 2 4 3 5

Рис 4. Генератор индукторного типа с жидкостным охлаждением фирмы Bosch 0.122.OAA.1JO

1 , 4- клювообразные полюсные половины

2-обмотка возбуждения

3-статор

5-рубашка системы охлажения генератора

6-соединительное кольцо

Генераторы индукторного типа применяются в основном, где возникают требования повышенной надежности и долговечности, главным образом на магистральных тягачах, междугородных автобусах и т. п. Повышенная надежность этих генераторов обеспечивается тем, что у них отсутствует щеточно-контактный узел, подверженный износу и загрязнению, а обмотка возбуждения 2 неподвижна. Бесщеточные генераторы вы­полняются с максимальным использованием конструктивной преемст­венности со щеточными. Отличие этой конструк­ции состоит в том, что одна клювообразная полюсная половина1 ротора (по шесть выступов на каждой половине) посаже­на на вал, как у обычного щеточного генератора, а другая 4 приваривается к ней по клювам немагнитным материалом вместе с соединительным кольцом 6. представляющее собой антишумовое немагнитное кольцо, Каркас обмотки возбуждения 2 помещен на магнитопровод, закрепленный на крышке генератора. Между этим магнитопроводом и полюсной системой имеется воздушный зазор. При вращении вала сидящая на нем полюсная половина вместе с приваренной к ней другой полюсной половиной вращаются при неподвижной обмотке возбуждения. В принципе работа этого генератора аналогична работе генератора щеточного исполнения.

В пазах статора 3 генератора распологается обмотка ,выступы которой при навивке фиксируют положение слоев друг относительно друга. Эти выступы улучшают охлаждение статора за счет более развитой его наружной поверхности и в плотную прилегают к рубашке охлаждения

Рубашка охлаждения 5 представляет собой крышку самого генератора запрессованную в кронштейн крепления.

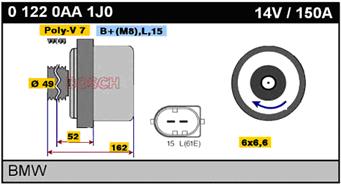

Основные характеристики генератора с жидкостным охлаждением фирмы Bosch 0.122.OAA.1JO
