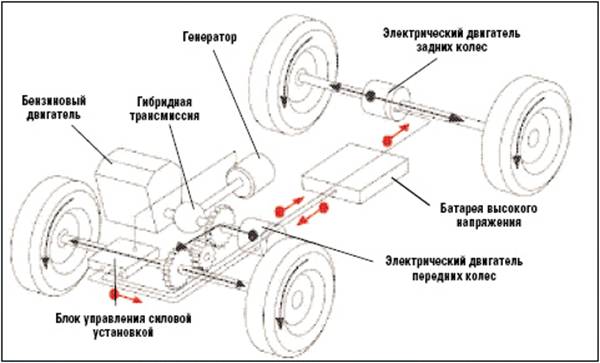

По словам создателей Lexus RX400h, именно в другое измерение они перенесли езду на полноприводном автомобиле. Дабы разбавить сухие схемы практическими примерами, поговорим о новинке компании Toyota - Lexus RX400h, оснащенной последовательно-параллельной гибридной силовой установкой Hybrid Synergy Drive. Гибридная установка Lexus RX400h сочетает в себе бензиновый V-образный шестицилиндровый двигатель объемом 3,3 л, мощностью 150 кВт, 2 электромотора мощностью 200 кВт, с рабочим напряжением 650 В и высоковольтную аккумуляторную батарею напряжением 288 В. Это всего лишь надводная часть айсберга, соединить напрямую ДВС, электромоторы и аккумулятор и добиться при этом согласованной работы невозможно. Поэтому немного углубимся во внутреннее строение Lexus RX400h. Бензиновый двигатель нам не столь интересен, но "из песни слов не выкинешь". V-образная "шестерка" оснащена сложной компьютерной системой, осуществляющей непрерывную корректировку количества воздуха, поступающего в цилиндры. Благодаря этому удалось добиться соблюдения норм Евро-4. Высоковольтные моторы по сути являются обратимыми машинами, т.е. могут работать как в двигательном, так и в генераторном режиме. Располагаются в передней и задней частях автомобиля и приводят в движение соответственно колеса переднего и заднего мостов. Устройство распределения энергии - это связующее звено между ДВС, электромоторами и генератором. "Сердце" устройства распределения энергии - компактная планетарная передача. Она обладает малой массой и меньшим количеством движущихся частей, в сравнении с 5- или 6-ступенчатыми АКПП автомобилей класса "люкс". Применение планетарной передачи позволило снизить потери на трение и шум при работе и в то же время повысить надежность и срок службы узла. Энергетический центр - уникальная система, управляющая созданием и распределением запасов электрической энергии, хранящейся в батарее. Основные компоненты энергетического центра: мощная высоковольтная батарея (NiMH), блок управления энергией, полупроводниковое коммутационное устройство, рекуперативная (регенеративная) тормозная система. Блок управления энергией и полупроводниковое устройство переключения управляют потоком энергии между генератором, батареей и электромоторами. Данные устройства осуществляют преобразование электроэнергии в соответствии с потребностями системы. Потребность в преобразовании продиктована следующими причинами: генератор и электромоторы - машины переменного тока, в то время как аккумуляторная батарея оперирует постоянным, кроме того, выходное напряжение батареи не соответствует выходному напряжению генератора, а также входному напряжению электромоторов. Инвертор - блок, преобразующий постоянный ток, поступающий от аккумуляторной батареи, в переменный, используемый для питания электромоторов. В гибридной силовой установке Lexus RX400h предусмотрена высоковольтная схема преобразования одного постоянного тока в другой, тоже постоянный. Но поскольку она повышает напряжение, то происходит равномерный рост электрической мощности при той же величине значения тока. В результате получают более высокую производительность и повышенный крутящий момент привода электромоторов. Рекуперативная (регенеративная) тормозная система - при торможении система переводит моторы в генераторный режим. Вырабатываемая при этом электроэнергия поступает на вход аккумуляторной батареи. Особо эффективную работу система показала в городских условиях, при чередовании режимов стоп - старт. Заметим, что в традиционных тормозных системах энергия, полученная при замедлении, теряется полностью. Система интегрированного управления динамикой автомобиля (VDIM) объединяет воедино системы активной безопасности, такие как антиблокировочная система тормозов (ABS), антипробуксовочная система (TRC), система курсовой устойчивости (VCS) и электроусилитель руля (EPS). VDIM не столь "навязчива", как обычные системы управления, но намного более эффективна. При помощи высокоскоростной технологии управления двигателем, тормозами и трансмиссией VDIM контролирует и сопоставляет все параметры, одновременно управляя крутящим моментом переднего и заднего электромоторов в соответствии с условиями движения. Режимы движения

В этом разделе мы рассмотрим особенности работы системы при выполнении различных маневров. Начало движения

Для начала движения и на малых скоростях используется только электромотор. При плавном наборе скорости энергия, запасенная в батарее, поступает на блок управления электропитанием. Последний, в свою очередь, направляет энергию на электромоторы, что позволяет автомобилю плавно трогаться с места. Движение в нормальном режиме

В этом случае момент на ведущие колеса поступает с ДВС и электромоторов; энергия бензинового двигателя распределяется между колесами и электрическим генератором, приводящим в движение электромоторы. При необходимости генератор осуществляет заряд батареи, отдавая ей излишки энергии. В целях обеспечения максимальной эффективности распределение энергии контролируется электронным блоком управления. Стоит упомянуть, что при движении в нормальном режиме система автоматически переходит на передний привод, в то время как на всех остальных сохраняется полный. Разгон
