Строительство уголковых набережных на внутренних водных путях

Речные причалы чаще всего делают комбинированными, совмещая 2 типа причалов:

Основание возводят из массивной кладки.

Верхнюю часть обычно делают в виде уголковой набережной.

Это объясняется неравномерностью годового речного стока. В меженный период уровень воды в реке падает, а в паводок(1 месяц в году) подымается.

Начали применяться при строительстве портов сравнительно давно.

В настоящее время в нашей стране используются три конструктивные разновидности уголковых набережных:

-с внутренней анкеровкой,

-с внешней анкеровкой,

-контрфорсные.

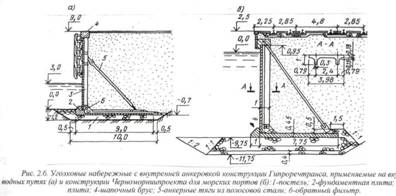

УГОЛКОВАЯ НАБЕРЕЖНАЯ С ВНУТРЕННЕЙ АНКЕРОВКОЙКонструкции этого типа состоят из вертикальных и горизонтальных элементов (уголок), соединенных между собой анкерными тягами. Вертикальные элементы опираются на горизонтальные и входят в специальные выступы в них.

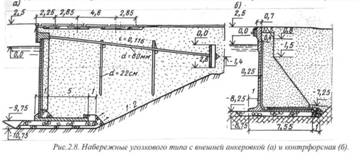

УГОЛКОВЫЕ НАБЕРЕЖНЫЕ С ВНЕШНЕЙ АНКЕРОВКОЙ. Отличаются тем, что их лицевые плиты анкеруются не к фундаменту, а к специальным анкерным плитам. Этот прием позволил снизить напряжения в основании причальной стенки.

УГОЛКОВЫЕ КОНТРФОРСНЫЕ НАБЕРЕЖНЫЕ СТЕНКИ. Состоят из лицевых, фундаментных и контрфорсных плит. Толщина фундаментных плит различная: у внешней стенки она 0,25м, а внутри под контрфорсами 0,5м, Стенки собирают из блоков весом 100т (при ширине блока 4м и глубине 11,5м). Швы между блоками перекрываются рулонными материалами.

Достоинства:

- высокая степень сборности;

- индустриальность производства отдельных элементов;

- простота устройства (простота расчета);

- для внутренней анкеровки блоки конструкции собираются на берегу (уменьшаются сложности монтажа).

Недостатки:

- сложность монтажа стенки (для внешней анкеровки);

- трудность обеспечения плотного сопряжения лицевых и фундаментных плит для обеспечения грунтонепроницаемости.
