Демонтаж цилиндровой втулки

1.Разборку двигателя 8 VD26/20 производить на судне, отбалластированном с дифферентом на корму и с креном не более 1о.

2.Температура в машинном отделении и помещениях для хранения или ремонта деталей должна быть не ниже 8оС.

3.С целью повышения производительности труда максимально использовать имеющиеся фирменные приспособления и инструмент.

4.Удалить КИП.

5.Открыть крышки картера и удалить кожухи распределительного вала.

6.Разобрать и снять, забирковать трубопроводы – топливный, масляный, водяной, воздушный, всасывающий и выхлопной. Чтобы в трубопроводы не могли попадать грязь и посторонние предметы, в отверстия труб и фланцев установить деревянные пробки или специальные заглушки.

7.Восстановить отметки мертвых точек мотылей коленчатого вала.

8.Проверить правильность установки газораспределения всех цилиндров и результаты проверки занести в формуляр доремонтного состояния двигателя.

9.Разобрать и снять тяги и валики привода регулятора, топливного насоса.

10.Разобрать соединительные валики и снять стойки с клапанными рычагами и толкателями.

11.Удалить клапаны и форсунки рабочего цилиндра.

12.Снять, отдав гайки, цилиндровые крышки.

13.Отдать стяжные болты и снять нижнюю половину мотылёвого подшипника.

14.Поставить шатун коленчатого вала в ВМТ, ввёрнуть рым-болты в имеющиеся нарезные отверстия в головке поршня, и, при помощи тельфера, извлечь поршень вместе с шатуном из цилиндра.

15.Надежно закрепить поршень вместе с шатуном в МКО во избежание повреждения шатуна и поршня, и их соединения (рекомендуется в опрессовочной).

16.Установить вытяжное приспособление и извлечь втулку.

17.Провести чистку втулки от масла, нагара производить с помощью раствора, содержащего 2,5% каустической соды, 3,5% кальцинированной соды, 0,15% жидкого стекла и 2,5% жидкого мыла. После очистки цилиндровую втулку необходимо обезжирить в подогретом щелочном растворе.

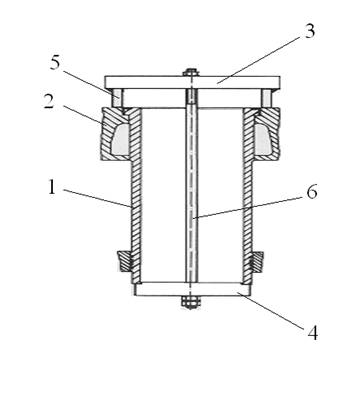

Вытяжное приспособление для втулки цилиндров показано на рис.1

Рис.1-Вытяжное приспособление для втулки цилиндров

1-втулка цилиндров; 2-Блок цилиндров; 3-Верхняя траверса; 4-Нижняя траверса; 5-Упоры ;6-Тяга;
