Монтаж цилиндровой втулки в блок цилиндров
Новую втулку необходимо промыть и очистить от заводской консервационной консистентной смазки . После этого необходимо произвести наружный осмотр втулки с целью выявления трещин, рисок и задиров.
Прежде чем приступить к установке втулки необходимо проверить пятно контакта пояса втулки в блоке цилиндров. Оно должно быть видимым по всей окружности без перерыва и иметь ширину контакта > 80%. Если это не так, то приходится перешлифовать пояс втулки цилиндра в блоке цилиндров при помощи притирочного приспособления, входящего в состав инструментального набора. До этого надо удалить с втулки все резиновые кольца. Притирку осуществляют наждачным порошком или наждачной пастой и обильным количеством масла. После завершения притирки обработанные поверхности надлежит очистить жидким топливом до совершенного удаления всех абразивных частиц без остатка.

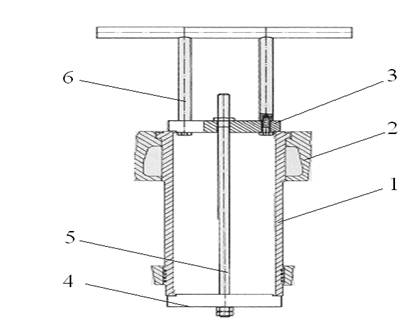

Рис.2-Притирочное приспособление втулки цилиндров
1-втулка цилиндра; 2-блок цилиндров ;3-верхняя траверса ;4-нижняя траверса ;5-тяга ;6-рукоятка;
Перед монтажом их резиновые кольца надо смазывать мылом . Опорные поверхности на втулке цилиндра и на блоке цилиндров подлежат основательной зачистке. Втулку цилиндра необходимо вмонтировать так, чтобы маркировка ударом долота была соосной с серединой выемной канавки относительно середины цилиндра. Маркировка ударом долота находится на блоке цилиндров вблизи перепуска охлаждающей воды. Выемная канавка сделана на внешнем крае пояса втулки цилиндра.После монтажа последней следует проверить овальность ее вверху и внизу путем проведения измерений вдоль и поперек оси двигателя. Если она превышает величину 0,02мм,то это в большинстве случаев объясняется наличием резиновых колец, невыдержанных в размерах. В таком случае резиновые кольца должны заменяться иными. Кроме того, нужно обмером при помощи калиберного щупа проверить, не прилегает ли втулка цилиндра одной стороной к нижней направляющей в блоке цилиндров, а имеет кругом небольшой зазор. При замене втулок цилиндров они должны принципиально снабжаться новыми резиновыми кольцами.
Гидравлические испытания полости охлаждения производить давлением 0,4÷0,6МПа. Протечки воды из зарубашечного пространства и отпотевания на поверхностях втулки и блока не допускаются.После этого двигатель подвергают обкатке.
