Элементы моста и статические схемы

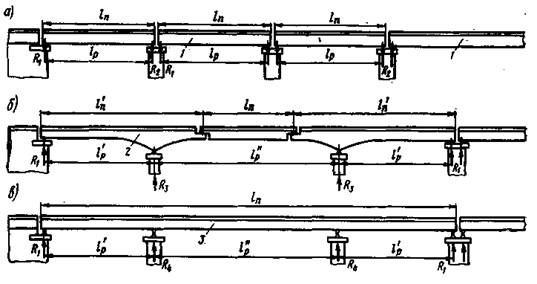

Рис. 1.9. Балочные пролетные строения:
/ — разрезное полной длиной lп; 2 — консольно-балочное длиной lп ; 3 — неразрезное полной длиной lп; — расчетные пролеты; R1,—R4, — вертикальные опорные реакции

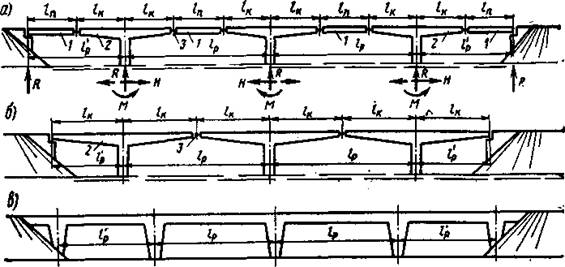

Рис. 1.10. Рамные пролетные строения:
/ — подвесное пролетное строение; 2 — консоль Т-образной раны; 3 — шарниры; /р, — расчетные пролеты; /к — длина консоли; 1Л — длина подвесного пролетного строения; К, Н, М — вертикальная и горизонтальная опорные реакции, изгибающий момент

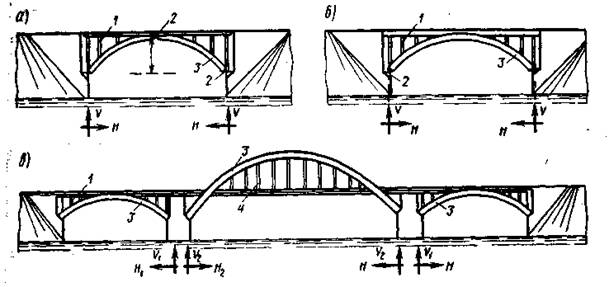

Рис. 1.11. Арочные пролетные строения:
1 — надарочные рамы или стойки; 2 — шарниры; 3 — арки; 4 — подвески
В рамных мостах (рис. 1.10) пролетные строения жестко связаны с опорами. Изгиб от нагрузок с пролетного строения вызывает изгиб опор,
т. е. на опоры, кроме вертикальных опорных нагрузок, передается изгибающий момент и горизонтальный распор.
В мостостроении известен ряд конструктивных решений рамных систем: Т-образные рамы с опиранием на их консоли (рис. 1.10, а) подвесных балочных конструкций (рамно-подвесные системы); рамы с соединением смежных консолей (рис. 1.10, б) шарнирами, расположенными в пролете (рамно-консольной системы); неразрезные рамные системы (рис. 1.10, в). Все эти системы применяют, при строительстве путепроводов и больших мостов.
в арочных мостах (рис. 1.11) от собственного веса и подвижной нагрузки, расположенной на пролетном строении, возникают опорные реакции, которые можно рассматривать как равнодействующие вертикальных и горизонтальных составляющих Н и V. Горизонтальную силу Н называют распором. Арочные пролетные строения могут быть трехшарнирными (рис. 1.11, а), двухшарнирными (рис. 1.11, б) и бесшарнирными (рис. 1.11, в). Бесшарнирные применяют обычно в средних и больших мостах.
В висячих и вантовых мостах пролетные строения (рис. 1.12) устраивают в виде продольной балки (балки жесткости) с расположенной на ней конструкцией проезжей части, поддерживаемой кабелем (стальным канатом или стальной цепью). На опорах устанавливают высокие стойки, называемые пилонами, к
По месту расположения проезжей части моста относительно его главных несущих конструкций различают мосты cездой понизу (см. рис. 1.12,а—в), поверху (рис. 1.12,г) и посередине (см. рис. 1.11,в, средний пролет).
