Лотки и трубы на косогорах
На небольших водотоках с расходом воды до 4 м3/с при высоте насыпи до 1—1,5 м, если невозможно построить трубу или отвести воду в соседнее сооружение, устраивают лотки, отличающиеся от труб отсутствием засыпки сверху. Железобетонные лотки (рис. 16.17) прямоугольного замкнутого или открытого сверху поперечного сечения обычно имеют отверстие 0,75—1,25 м. Звенья их укладывают на бетонный фундамент, а при благоприятных геологических условиях — на грунтовое основание. Открытые железобетонные или деревянные лотки глубиной 1,5—1,8 м пригодны для отвода верховой и грунтовой вод из выемок и оснований насыпей, а также вместо кюветов в выемках, когда необходимо осушить земляное полотно на глубину большую, чем это возможно с помощью кюветов. В таких случаях железобетонные сборные лотки делают в виде рам с заборными стенками из железобетонных досок с отверстиями диаметром 3 см или прорезями для собирания воды.
Рис. 16.17. Лотки
К косогорным сооружениям относятся сооружения, расположенные на участках автомобильных дорог и железных дорог при поперечных к оси дороги уклонах местности 0,02 и круче, а также подводящие и отводящие русла и обустройства ко всем этим сооружениям.
В косогорных сооружениях формируется бурный поток. Их строят обычно по типовому проекту (рис. 16.18). Косогорными бывают трубы, мосты, быстротоки, гасители энергии водного потока, водобойные колодцы и стенки, перепады. Основной тип косогорных сооружений — это прямоугольные и трапецеидальные быстротоки, которые можно сооружать с очень крутыми уклонами. Укрепления подводящих и отводящих русел, где развиваются наибольшие скорости воды, должны обеспечивать сохранность сооружений и, следовательно, безопасность движения по дороге.

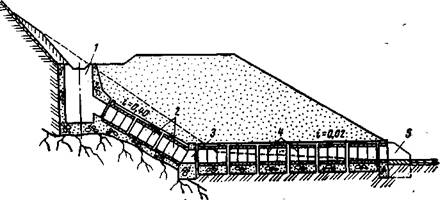

Рис. 16.18. Конструкция трубы на косогоре:
/ -водобойный колодец; 2 — наклонная часть трубы; 3 — бетонный упор; 4 — нормальный участок трубы; 5 — выходной оголовок
Русло потока у входа и выхода из трубы, конусы и прилегающие к трубе откосы насыпи защищают от размыва различными типами укреплений. Наиболее распространенные из них — одиночное и двойное мощение, монолитные или сборные бетонные плиты.
Косогорные трубы сооружают из тех же типовых элементов, что и равнинные. Звенья или секции трубы располагают ступенями или наклонно в соответствии с уклоном местности. Расположение труб на косогорах строго по уклону местности вызывает увеличение длины трубы, большой объем земляных работ, наличие больших скоростей течения воды и необходимость устройства сложных и дорогостоящих гасителей энергии потока.
