Тоннели. Область применения и классификация тоннелей
Тоннели — сложный для осуществления и дорогой вид искусственных сооружений, достаточно широко применяемый при строительстве железных и автомобильных дорог. По своим конструктивным формам, размерам и условиям строительства тоннели в транспортном строительстве отличаются от других видов подобных сооружений — гидротехнических, коммунальных, промышленных, горно-разведочных и специального назначения.
Горные тоннели могут быть перевальными, сооружаемыми через высокие водоразделы; косогорными, прокладываемыми вдоль склонов гор; петлевыми и спиральными (рис. 20.1), сооружаемыми для развития трассы дорог в горных условиях.
В крупных городах в нашей стране с населением более 1 млн. жителей, сооружают метрополитены. Как наиболее удобный вид городского пассажирского транспорта тоннели метрополитенов прокладывают в городах по направлениям наибольших пассажиропотоков.
При устройстве метрополитенов в пределах застроенных участков городов они прокладываются под поверхностью земли, иногда по геологическим и топорельефным условиям на большой глубине. На окраинах городов устраиваются наземные участки на так называемых «вылетных» линиях, предназначенных для связи метрополитенов с пригородными электрифицированными железными дорогами.
Городские пешеходные тоннели сооружают в местах интенсивного уличного движения для обеспечения движения потоков городского транспорта и пешеходов в разных уровнях и для повышения безопасности движения.

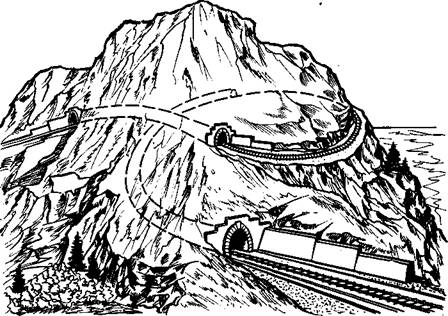

Рис. 20.1. Горные железнодорожные тоннели
Элементы тоннелей. Тоннель любого назначения размещается в горной выработке — искусственно созданной полости в толще земной коры. Грунты, слагающие земную кору, принято называть в тоннелестроении горными породами. Горные выработки могут быть горизонтальными, наклонными и вертикальными. При строительстве горных тоннелей и метрополитенов горизонтальные или с небольшим уклоном выработки делаются для основных подземных сооружений. Горизонтальные выработки небольшой длины называют камерами. Наклонные выработки необходимы для эскалаторных тоннелей, вертикальные — для стволов шахт (рис. 20.2). Горизонтальная или наклонная горная выработка, как правило, небольшого сечения, предназначенная для производства строительных работ, называется штольней и сооружается в первую очередь. Вертикальная горная выработка, имеющая выход на поверхность земли, носит название ствола шахты 2. В большинстве случаев стволы оставляют в качестве постоянных сооружений для вентиляции тоннелей и других эксплуатационных целей. Начало и конец тоннеля ограничиваются порталами /.
Торцовая поверхность горной выработки, где ведется разработка породы, называется забоем 3. Верхняя (сводчатая) часть горизонтальной или наклонной выработки носит название колотты 5, остальная часть — штроссы 4. Выработка 8 ограничивается внизу подошвой 7, вверху — кровлей 6, с боков — стенами 9.
Очертание и обделка тоннелей. По характеру строительства тоннели могут быть закрытого способа работ, строящиеся без вскрытия земной поверхности над ним, и открытого — в создаваемых котлованах.
Размеры и очертания внутреннего свободного пространства — горной выработки транспортных тоннелей — зависят от размеров и формы подвижного состава и размещаемого в них оборудования. Поперечное сечение железнодорожных тоннелей и тоннелей метрополитенов определятся требованиями габарита и может быть рассчитано на один или два пути (тоннели для трех путей встречаются крайне редко).
Поперечное сечение автодорожного тоннеля определяется классом дороги и числом полос движения, а также другими требованиями — подвеска контактного провода, устройство освещения, сигнализации.
