Устройство
На автомобилях ваз 2110, ваз 2111, ваз 2112 установлена пятиступенчатая двухвальная коробка передач, объединенная с дифференциалом и главной передачей. Первичный вал 29 (рис. 1) выполнен в виде блока ведущих шестерён, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 - полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу расположены ведомые шестерни 16, 18,19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов - роликовые, задние 22, 28 - шариковые. Под передним подшипником вторичного вала расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

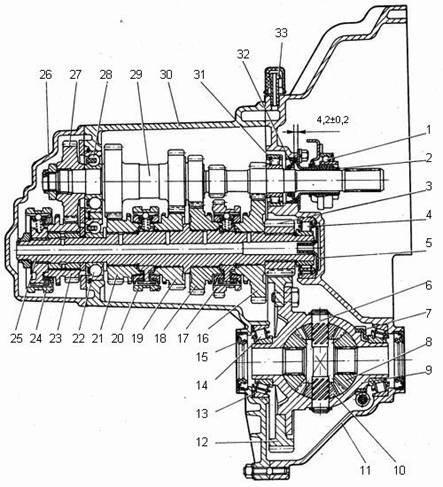

Рис 1. Коробка передач:
1 - подшипник выключения сцепления; 2 - направляющая втулка муфты подшипника выключения сцепления; 3 - шестерня ведущая главной передачи; 4 - роликовый подшипник вторичного вала; 5 - маслосборник; 6 - ось сателлитов; 7 - ведущая шестерня привода спидометра; 8 - шестерня полуоси; 9 - коробка дифференциала; 10 - сателлит; 11 - картер сцепления; 12 - ведомая шестерня главной передачи; 13 - регулировочное кольцо; 14 - роликовый конический подшипник дифференциала; 15 - сальник полуоси; 16 - ведомая шестерня I передачи вторичного вала; 17 - синхронизатор I и II передач; 18 - ведомая шестерня II передачи вторичного вала; 19 - ведомая шестерня III передачи вторичного вала; 20 - синхронизатор III и IV передач; 21 - ведомая шестерня IV передачи вторичного вала; 22 - шариковый подшипник вторичного вала; 23 - ведомая шестерня V передачи вторичного вала; 24 - синхронизатор V передачи; 25 - вторичный вал; 26 - задняя крышка картера коробки передач; 27 - ведущая шестерня V передачи; 28 - шариковый подшипник первичного вала; 29 - первичный вал; 30 - картер коробки передач; 31 - роликовый подшипник первичного вала; 32 - сальник первичного вала; 33 - сапун
Дифференциал двухсателлитный.
Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 13. К фланцу коробки дифференциала крепится ведомая шестерня-12 главной передачи.
