Установка коробки дополнительного отбора мощности (КДОМ)
Коробка дополнительного отбора мощности (ДОМ) служит для отбора мощности от первичного вала раздаточной коробки через подвижную муфту и предназначен для привода вспомогательных агрегатов и механизмов, установленных на автомобили УРАЛ.

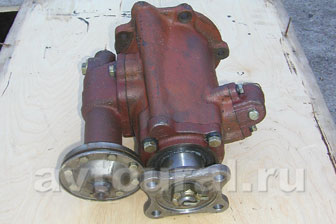

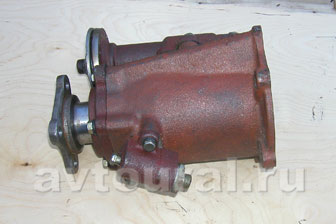

Рисунок-9.1 Коробка дополнительного отбора мощности УРАЛ-4320

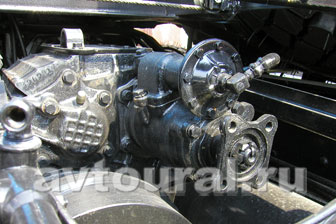

Работа коробки дополнительного отбора мощности возможна при любой передаче в раздаточной коробке, включая и нейтральную. Допускается отбор мощности при движении.
Для смазки подшипников шестерен и валов в коробке дополнительного отбора мощности установлен плунжерный насос.
Насос состоит из поршня 17, с нагнетательным клапаном, предохранительного клапана20, корпуса22. Поршень с шатуном установлен на эксцентрике вала 3 и при его вращении поступательно перемещается. Для предотвращения чрезмерного давления с увеличением частоты вращения всасывающий клапан выполнен дифференциального типа с цилиндрической пружиной. Масло забирается через трубку, соединенную с масляной ванной раздаточной коробки, и из насоса поступает к подшипникам шестерен через каналы, выполненные в валу 3 и в первичном валу раздаточной коробки. Часть масла проникает через зазоры и смазывает подшипники валов. Для обеспечения дистанционного включения коробки дополнительного отбора мощности в кабине справа от водителя на нижней кромке панели приборов на кронштейне установлен кран управления
Рисунок-9.2 Коробка дополнительного отбора мощности

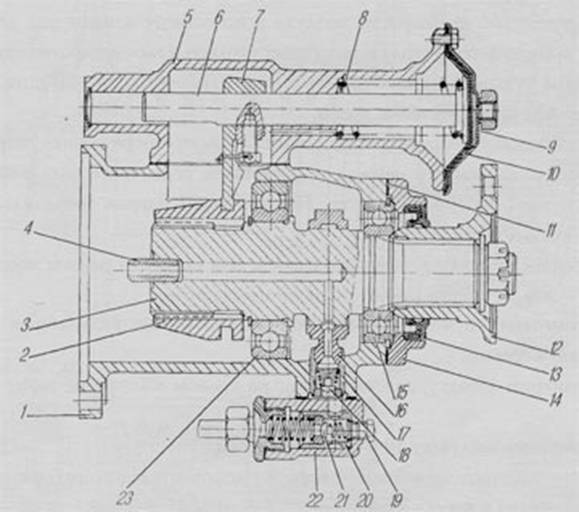

Коробка дополнительного отбора мощности состоит: 1-корпус; 2-муфта; 3-вал; 4-втулка вала; 5-корпус камеры включения; 6-шток включения; 7-вилка; 8-пружина; 9-крышка; 10-диафрагма; 11-прокладка; 12-фланец; 13-манжета; 14-крышка; 15,23-шарикоподшипники; 16-шатун насоса; 17-поршепь; 18,21 -клапаны насоса; 19-заглушка; 20-клапан предохранительный; 22-корпус клапана.
