Установка задней механической лебедки на автомобиль Урал
Задняя лебедка является реверсивной. Сматывание и разматывание троса осуществляется переключением передачи в КПП автомобиля с передней на заднюю. Доработка карданных валов позволяет установить лебедку на длиннобазовые модификации автомобилей Урал.

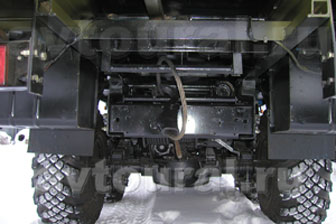

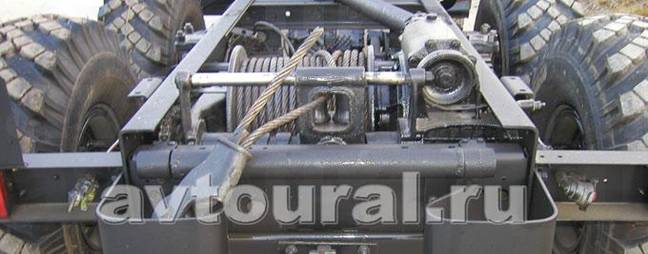

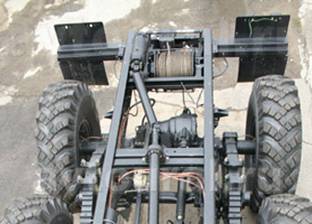

Рисунок-10.1 Установка задней лебедки на автомобиль УРАЛ
Привод задней тяговой лебедки осуществляется от коробки дополнительного отбора мощности (ДОМ). Крутящий момент забирается от раздаточной коробки автомобиля. Тяговое усилие на тросе лебедки составляет 9-11 т.с
Лебедка предназначена для самовытаскивания, а также для вытаскивания автомобилей и прицепов на труднопроходимых участках.
устройство тяговой механической лебедки
Лебедка состоит из червячного редуктора, барабана с закрепленным на нем тросом и тросоукладчика. Привод осуществляется от коробки дополнительного отбора мощности; тяговое усилие 7-9 т.с., длина троса 60м.
Механизм редуктора состоит из глобоидной пары с передаточным отношением 31:1. Червячное колесо приклепано к ступице, которая подвижной муфтой может соединяться с валом барабана. На червяке редуктора установлен автоматический ленточный тормоз, препятствующий самопроизвольному вращению барабана лебедки и разматыванию троса при выключенном сцеплении автомобиля и при срезе предохранительного штифта.

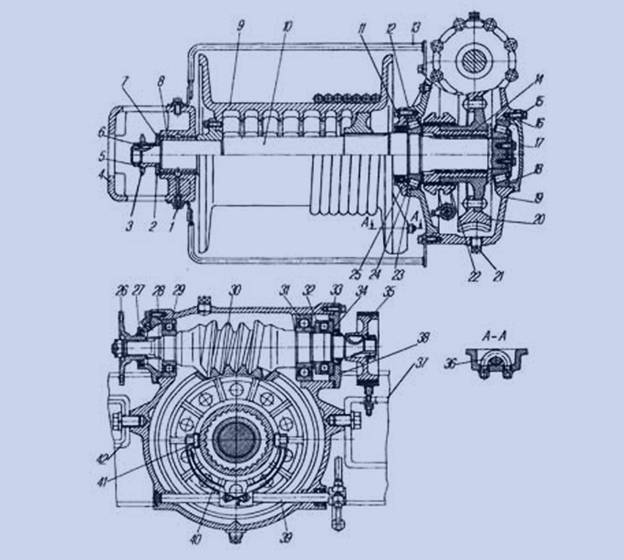

Рисунок-10.2 Редуктор лебедки
Редуктор лебедки: 1 - масленка; 2 - шайба упорная; 3 - звездочка; 4 - кронштейн вала барабана; 5 - шайба стопорная; 6 - гайка; 7 - подшипник скольжения; 8 - втулка распорная; 9 - барабан; 10 - вал барабана; 11,15 - болты; 12 - крышка редуктора; 13 - отбойник троса; 14 - муфта неподвижная; 16,24,28,33 - прокладки регулировочные; 17,25,27,37 - крышки подшипников; 18,23,29,31,32 - подшипники; 19 - картер редуктора; 20 - колесо червячное; 21 - пробка; 22 - муфта подвижная; 26 - фланец; 30 - червяк редуктора; 34 - прокладка; 35 - тормоз ленточный; 36 - скоба крепления троса; 38 - кронштейн ходового винта правый; 39 - шток муфты; 40 - вилка; 41 - сухарь; 42 - поперечина подвески лебедки
