Раздаточная коробка VG 2600

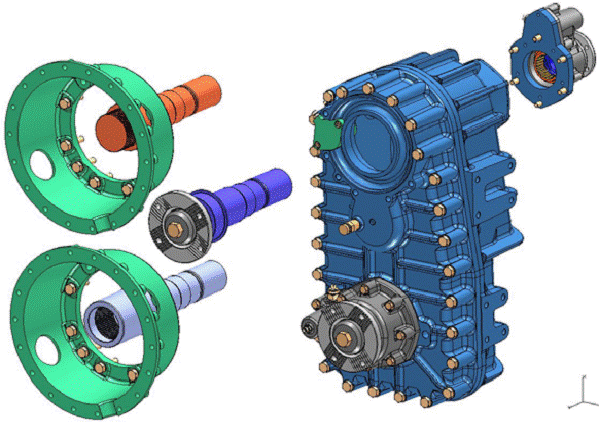

Рисунок-14.2 Раздаточная коробка VG 2600 B модификация с КОМ

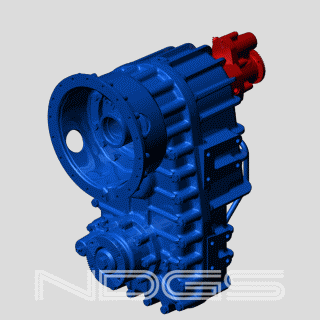

Рисунок-14.3 Раздаточный редуктор VG 2600

варианты применения:

Полноприводные грузовые автомобили

Краны и лебедки

Специальная техника с приводом оборудования от КОМ

Стационарные приводы (гидравлические, нефтяные и т.п.)

Возможность установки на АКПП Allison серии 4000

Вариант установки через карданный вал

технические характеристики редуктора

VG 2600:

Максимальный входной момент 26 000 Н*м

Максимальная входная скорость в версии V1 3 250 об/мин

в версии V2 3 500 об/мин

Межосевое расстояние 470 мм

Высшая передача 1,17

Низшая передача 1,87

Распределение крутящего момента 1:2,5 (28,6:71,4)

Переключение пневматическое (давление воздуха 6,5÷8,0 Вar), управляющий сигнал электрический,

Система смазки внутренний масляный насос, возможность использовать внешний контур охлаждения

Объём масла необходимый прибл. 6,5 л

Тип масла SAE 75W-90, Multi Purpose Gear Oil, API-GL-5 или CD

Макс. рабочая температура 140°C

Вес (сухой) прибл. 405 кг

Фланец KV180

Входной KV180

Передняя ось KV180

Задняя ось КОМ KV120

Возможность установки масляного насоса на среднем валу

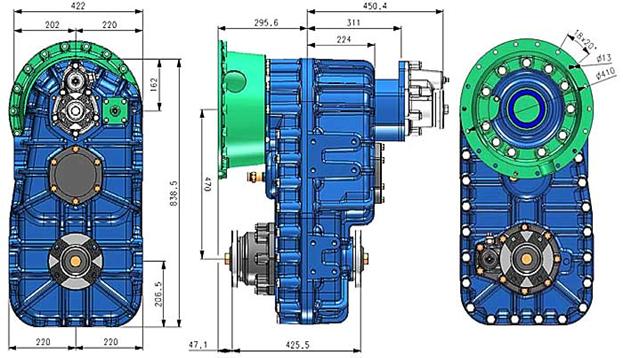

Рисунок-14.4 Вариант для установки через карданный вал.

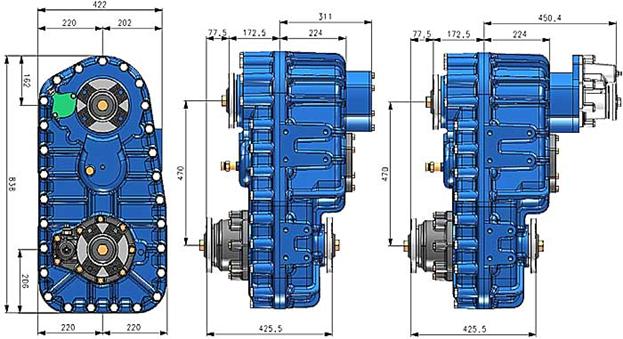

Рисунок-14.5Вариант для непосредственной установки на 6/7 скоростные модели АКПП Allison серии 4000
