Регулировка зазоров в клапанном механизме
Зазор А (см. рис. 3.2.) между кулачками распределительного вала и регулировочными шайбами на холодном двигателе должен быть (0, 20, 05) мм для впускных клапанов и (0, 350, 05) мм — для выпускных. Зазор регулируется подбором толщины регулировочных шайб 6.
В запасные части поставляются регулировочные шайбы толщиной от 3 до 4,5 мм с интервалом через каждые 0,05 мм. Толщина шайбы маркируется на ее поверхности.
Зазор регулируйте в следующем порядке:
— снимите крышку головки цилиндров и переднюю защитную крышку зубчатого ремня;
— выверните свечи зажигания ключом 67.7812.9515 и удалите масло из верхней части головки цилиндров;
— приспособлением 67.7800.9505 удалите регулировочную шайбу и микрометром измерьте ее толщину;
Рис. 3.2.
Механизм привода клапанов:
1 - головка цилиндров; 2 - клапан; 3 - толкатель; 4 - корпус подшипников распределительного вала; 5 - распределительный вал; 6 - регулировочная шайба; 7 - маслоотражательный колпачок; А - зазор между кулачком и регулировочной шайбой.
— определите толщину новой шайбы по формуле:
Н = В + (А - С), где: А — замеренный зазор, мм; В — толщина снятой шайбы, мм; С — номинальный зазор, мм; Н — толщина новой шайбы, мм.
Пример
. Допустим А=0,26 мм; В=3,75 мм; С=0,2 мм (для впускного клапана), тогда:
Н = 3,75 + (0,26 - 0,2) = 3,81 мм В пределах допуска на зазор 0,05 мм принимаем толщину новой шайбы равную 3,8 мм;
— установите в толкатель клапана новую регулировочную шайбу, маркировкой в сторону толкателя, уберите фиксатор 67.7800.9504 и еще раз проверьте зазор. Если он отрегулирован верно, то щуп толщиной 0,2 или 0,35 мм должен входить с легким защемлением;
— последовательно поворачивая коленчатый вал на пол-оборота, что соответствует повороту метки на шкиве распределительного вала на 90°, отрегулируйте зазоры у остальных клапанов, соблюдая очередность, указанную в таблице 2-2;
— заверните свечи зажигания, залейте масло в верхнюю часть головки цилиндров, установите крышку головки цилиндров и переднюю крышку зубчатого ремня.
Таблица 3.1
Порядок регулировки зазоров в механизме привода клапанов
|
Угол поворота коленчатого вала от положения совмещенных меток, град |
Кулачки[1] | |
|
выпускной |
впускной | |
|
40-50 |
1 |
3 |
|
220-230 |
5 |
2 |
|
400-410 |
8 |
6 |
|
580-590 |
4 |
7 |

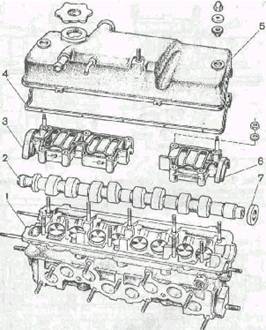

Рис. 3.3.
Устройство головки цилиндров: 1 - головка цилиндров; 2 - распределительный вал; 3 - задний корпус подшипников распределительного вала; 4 - прокладка; 5 - крышка головки цилиндров; б - передний корпус подшипников распределительного вала; 7 – сальник.
Рис. 3.4.
Детали механизма привода клапанов:
1 - клапан; 2 - направляющая втулка; 3 - стопорное кольцо; 4 -маслоотражательный колпачок; 5 - опорная шайба пружин; 6 - внутренняя пружина; 7 - наружная пружина; 8 - тарелка пружин; 9 - сухари; 10 - регулировочная шайба; 11 – толкатель.
Рис. 3.5.
Седла клапанов: а - седло впускного клапана; b -седло выпускного клапана; I - новое седло; II - седло после ремонта.
