Распределительный вал и его привод
Распределительный вал — чугунный, литой, пятиопорный. С задней стороны вала имеется эксцентрик для привода топливного насоса. Рабочие поверхности кулачков, эксцентрика и поверхность под сальник отбеливаются для увеличения износостойкости.
Для исключения осевого перемещения распределительного вала у него с задней стороны предусмотрен фланец, который фиксируется между головкой цилиндров (с корпусом подшипников) и корпусом вспомогательных агрегатов.
Привод распределительного вала осуществляется зубчатым ремнем 6 (рис. 3.6) от зубчатого шкива 1, установленного на коленчатом валу. Этим же ремнем приводится во вращение и шкив 2 насоса охлаждающей жидкости. Ролик 3 служит для натяжения ремня. Наружная часть ролика имеет пластмассовую реборду для направления ремня, а внутренняя — эксцентрично расположенное отверстие для крепления к головке цилиндров. Поворачивая внутреннюю часть ролика относительно шпильки крепления, можно изменять натяжение ремня. Натяжение считается нормальным, если в средней части ветви между шкивами распределительного и коленчатого вала ремень закручивается на 90° усилием пальцев 15-20 Н (1,5-2,0 кгс).
Натяжной ролик поворачивается специальным ключом с двумя штифтами, которые входят в два отверстия диаметром 4,3 мм на внутреннем кольце ролика. Расстояние между отверстиями — 17 мм.

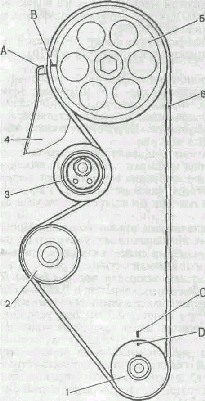

Рис. 3.6.
Схема привода распределительного вала:
1 - зубчатый шкив коленчатого вала; 2 - зубчатый шкив насоса охлаждающей жидкости; 3 - натяжной ролик; 4 - задняя защитная крышка; 5 - зубчатый шкив распределительного вала; 6 - зубчатый ремень; А - установочный выступ на задней защитной крышке; В - метка на шкиве распределительной вала; С - метка на крышке масляного насоса; D - метка на шкиве ремня шкиве коленчатого вала.
