Пневматические машины

Пневматические механизированные ручные машины (инструменты) по сравнению с электрическими более надежны и долговечны, так как не боятся перегрузок и не требуют устройств ограничивающих крутящий момент, более просты и менее трудоемки в обслуживании, но обладают меньшим КПД, большим шумом (до 75 дБ) и требуют применения дополнительных устройств-фильтро-влагоотделения, маслораспылителя, регулятора давления. Регулирование давления (крутящего момента) осуществляется с помощью редукционных клапанов или дросселей.

Для сборки резьбовых соединений, требующих момент затяжки более 5 кг*м, применяют ударно-импульсные пневматические гайковерты, имеющие двигатели меньшей массы и мощности. Энергоемкость их и КПД в несколько раз выше по сравнению с гайковертами вращательного движения, но при работе ударно-импульсных машин наблюдается повышенный уровень шума и вибрации.

Примером пневматического ударно-импульсного гайковерта для сборки резьбовых соединений является гайковерт И-51А ударно-импульсного действия (рис 2).

Для гайковертов и машинных отверток применяются различные рабочие наконечники-вставки, а так же головки для механизированного завинчивания шпилек.

Для удержания механизированного инструмента над рабочем местом применяются эластичные и жесткие подвески. Эластичные подвески используются для инструмента, развивающего небольшой крутящий момент, и именно тот недостаток, что не освобождает рабочего от восприятия реактивного момента. Подвески жесткого типа не имеет этого недостатка и применяется для более мощного инструмента. Наиболее распространенной подвеской является балансир с пружиной.

Механизация разборочных и сборочных работ кроме тех преимуществ, о которых говорилось выше, придает авторемонтному производству более высокий технический уровень.

Преимущества пневмоинструментов по сравнению с электроинструментами значительно большая мощность на 1 кг массы, удобство безопасность в применении бесступенчатое изменение частоты вращения. Однако электроинструменты более транспортабельны. Большим недостатком механизированного инструмента является его вибрация, поэтому механизированный инструмент должен предварительно испытан на вибрацию.

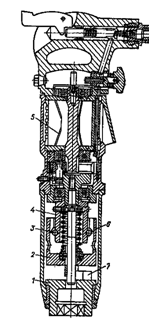

Рисунок 2 – Пневматический гайковерт ударно-импульсного действия И-51А: 1 – патрон-вставка, 2 – стакан; 3 – шарики; 4 – втулка ведущая; 5 – ротационный пневматический двигатель; 6 – палец со скосами; 7 – кулачки сменного патрона-вставки [5, 8].
