Гидравлические машины

Гидравлические машины (инструменты) применяются для механизации ремонта. Примером гидравлических машин является гидравлическая система стенда холодной правки деталей (рис.3).

Холодная правка ряда деталей является трудоемкой операцией, в процессе осуществления которой необходим контроль эффективности ее применения. Поэтому помимо обычного оборудования и контрольно измерительного инструмента (гидравлические прессы, индикаторы) все большее применение находят специальные стенды и приспособления, позволяющие осуществлять правку и комплексную проверку детали в процессе ее применения.

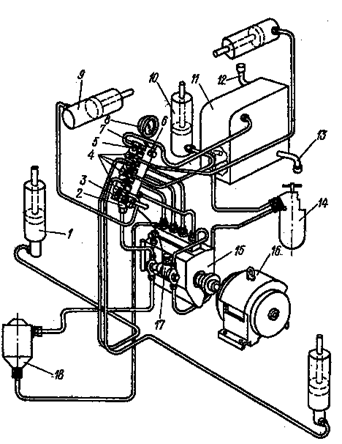

Рисунок 3 – Схема гидравлической системы стенда: 1 – поворотный домкрат; 2 – перепускной клапан; 3 – кран отбора давления; 4 – краны управления; 5 – сливной кран; 6 – предохранительный клапан; 7 – пульт управления; 8 – манометр; 9 – боковой домкрат; 10 – средний домкрат; 11 – масляный бак; 12 – наливная горловина; 13 – сливная труба; 14 – фильтр грубой очистки; 15 – топливный насос; 16 – электродвигатель; 17 – подкачивающая помпа топливного насоса; 18 – фильтр тонкой очистки.

Для проверки и правки балок передних осей применяется стенд, гидравлическая схема которого показана на рис.3 [5, 8].
