Принцип действия и порядок работы стробоскопа

Автомобильный стробоскоп с регулируемой задержкой предназначен для проверки регулировки и измерения угла опережения зажигания, измерения оборотов двигателя, а также для проверки работоспособности центробежного и вакуумного регуляторов опережения зажигания автомобильных карбюраторных двигателей. Самая актуальная информация маркиратор кабельный у нас на сайте.

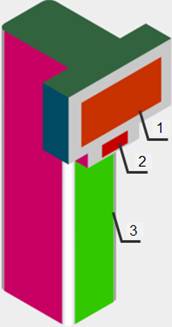

1 – дисплей; 2 – кнопка «Режим»; 3 – корпус.

Рисунок 2.1 – Внешний вид стробоскопа

2.1 Подготовка к работе

Провод стробоскопа с черным зажимом присоединить к “массе” автомобиля (рисунок 2.2). Провод с красным зажимом присоединить к плюсовой клемме аккумулятора или к клемме катушки зажигания на которой появляется напряжение +12 вольт при включении зажигания (например +б для “классики”). Провод с белым (желтым) зажимом подключить к клемме катушки зажигания, соединенной с механическим прерывателем или электронной системой зажигания. В случае установки прибора на автомобиль оборудованный нештатной системой зажигания (например, многоискровой), подключение провода с белым (жёлтым) зажимом осуществляется непосредственно с выходом механического прерывателя или датчиком холла (рисунок 2.3). При невозможности соединения с сигналом прерывателя (коммутатора) используется емкостной синхронизатор на высоковольтном проводе свечи первого цилиндра в непосредственной близости от неё.

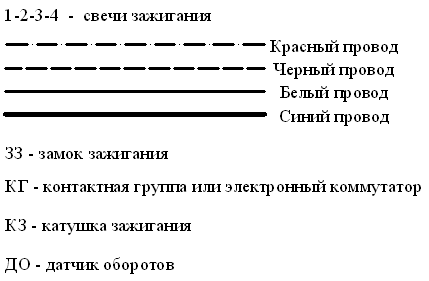

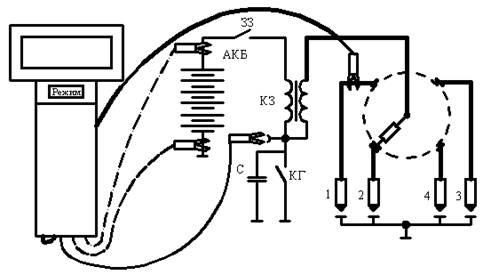

Рисунок 2.2 – Обобщенная схема подключения

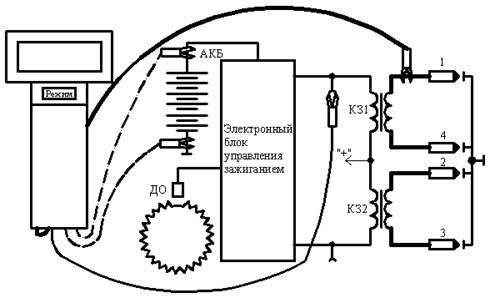

Рисунок 2.3 – Схема подключения к нештатной системе зажигания

2.2 Подготовка автомобиля к проверке

Необходимо проверить и если это необходимо отрегулировать зазор между контактами прерывателя. Проверить наличие меток для установки зажигания поставленных заводом изготовителем. Очистить метки от грязи, при необходимости зачистить область метки на шкиве шкуркой или провести мелом по метке. Протереть сухой тряпкой высоковольтный провод 1-го цилиндра, а также центральный высоковольтный провод катушки. Прогреть двигатель и отрегулируйте обороты холостого хода при помощи встроенного цифрового тахометра, установив их штатными.

Подключение стробоскопа производится при остановленном двигателе и выключенном зажигании.

2.3 Программирование режима работы тахометра

Подключить прибор в соответствии c пунктом 2.2.

При наличии соединения с сигналом прерывателя (коммутатора) позволит измерять обороты и регулировать угловую задержку классического четырехцилиндрового четырехтактного двигателя с одной катушкой зажигания имеющему два импульса на выходе прерывателя за один оборот колен вала.

В случае, если подключение осуществляется только емкостным синхронизатором, то одному импульсу на высоковольтном проводе свечи первого цилиндра соответствует два оборота коленвала.

2.4 Порядок работы Измерение оборотов холостого хода, а так же проверку и измерение угла опережения зажигания и работы регуляторов угла опережения зажигания производите только на прогретом двигателе в следующей последовательности: 1) подключить стробоскоп согласно пункту 2.1; 2) проверить правильность установки начального угла опережения зажигания. Для этого необходимо запустить двигатель и при штатных оборотах холостого хода нажать на кнопку осветить лучом стробоскопа установочные метки. При правильной установке зажигания и устойчивой работе двигателя метка на шкиве двигателя вследствие стробоскопического эффекта будет казаться неподвижной и совпадать с меткой на корпусе двигателя. При несовпадении меток необходимо остановить двигатель, ослабить винт (или гайку) крепежной скобы распределителя, повернуть корпус распределителя влево или вправо на необходимую величину и повторите проверку. При совпадении меток закрепить корпус распределителя. Если при проверке положение подвижной метки в луче стробоскопа не стабильно, это может быть вызвано чрезмерным износом деталей привода распределителя, втулок приводного валика, заеданием рычага прерывателя на оси; 3) для проверки работы центробежного регулятора опережения зажигания необходимо отсоедините трубку вакуумного регулятора от распределителя. Плавно увеличивать скорость вращения коленчатого вала двигателя и наблюдать за положением метки освещаемой стробоскопом. При исправной работе центробежного регулятора подвижная метка должна плавно смещаться относительно неподвижной в сторону увеличения угла опережения зажигания. При неисправном регуляторе смещение метки будет отсутствовать или происходить рывками. В этом случае распределитель нужно отремонтировать или заменить на исправный; 4) для проверки работы вакуумного регулятора опережения зажигания необходимо установить обороты двигателя, соответствующие наибольшему центробежному регулированию и, наблюдая за положением метки, подключить трубку вакуумного регулятора. В случае исправности последнего подвижная метка должна отклониться в сторону противоположную вращению. Если метка остается в той же точке, то нужно проверить камеру разряжения распределителя и соединительную трубки. Возможными причинами неисправностей может быть неплотное соединение, засорение, трещины в трубке;
