Принципиальные электрические схемы

Для АЦП используется внешний источник опорного напряжения к которому подключен фильтр (L1С5) для повышения помехозащищенности.

Для регулировки подцветки ЖКМ используется резистор R8.

Резистор R12 необходим для управления контрастностью ЖКМ.

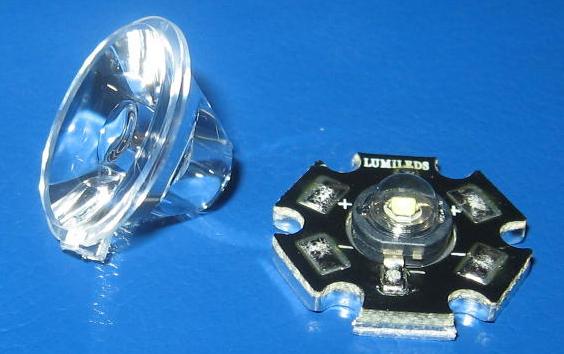

Рисунок 3.2 – Линза-коллиматор LXHL-NX05

3.2 Принципиальная электрическая схема стробоскопа с лампой вспышкой

Импульсные лампы обеспечивают высокую яркость вспышек, но имеют ограниченный срок службы и требуют источника повышенного напряжения (рисунок 3.3).

3.2.1 Физические принципы построения ламп-вспышек

Принцип работы любой лампы-вспышки основан на явлении отдачи мощного светового импульса инертным газом в момент прохождения через него импульса тока большой величины [11]. В качестве рабочего наполнителя для ламп-вспышек часто используются такие газы, как ксенон и криптон. Ксеноновые лампы-вспышки предназначены для использования в фотографических аппаратах, высокоскоростных копирах, стробоскопах и т. д. Лампы, в которых наполнителем служит криптон, предназначены в основном для использования в схемах накачки лазеров.

Рисунок 3.3 – Принципиальная электрическая схема

3.2.2 Конфигурация ламп-вспышек

Лампа-вспышка конструктивно представляет собой баллон из кварцевого или боросиликатного стекла, заполненный под высоким давлением инертным газом ксеноном или криптоном. В баллон впаяны два электрода – анод и катод. На внешней стороне баллона наносится полоска токопроводящего покрытия, к которому присоединяется третий — поджигающий электрод.

Часто функции поджигающего электрода выполняют несколько витков тонкой проволоки, намотанной на баллон снаружи.

Формы баллона бывают самые различные: дугообразные, кольцевые, спиральные и т. д.

Устройство лампы-вспышки показано на рисунок 3.4.

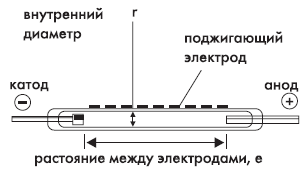

Рисунок 3.4 – Устройство лампы-вспышки

Вне зависимости от материала используемого стекла и электродов, лампы-вспышки имеют три основных конструктивных характеристики, определяющих степень их применения. К таким параметрам относятся:

1) расстояние между внутренними электродами (e);

2) внутренний диаметр колбы (r);

3) используемый газ.

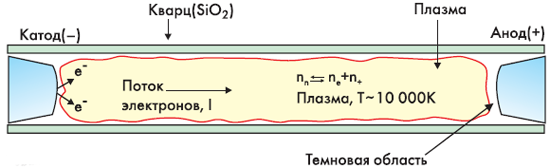

Рисунок 3.5 – Образование плазмы в лампе-вспышке

Соотношение этих величин определяет длительность разряда, интенсивность светового излучения и, соответственно, сферу применения. Так, например, если отношение e/r<5, лампы будет иметь короткую разрядную дугу и высокую интенсивность излучения, если же это соотношение находится в пределах 10<e/r<20, лампа будет обладать большим внутренним сопротивлением и длительной фазой разряда.
