Описание используемых микросхем

4.1 Описание модуля MT–16S2H

Жидкокристаллический модуль MT–16S2H состоит из БИС контроллера управления и ЖК панели. Контроллер управляется КБ1013ВГ6, производства ОАО «АНГСТРЕМ», аналогичен HD44780 фирмы HITACHI. Модуль выпускается со светодиодной подсветкой. Внешний вид приведен на рисунке 4.1.

Модуль позволяет отображать 2 строки по 16 символов. Символы отображаются в матрице 5*8 точек. Между символами имеется интервал в одну отображаемую точку. Каждому отображаемому на ЖКИ символу соответствует его код в ячейке ОЗУ модуля.

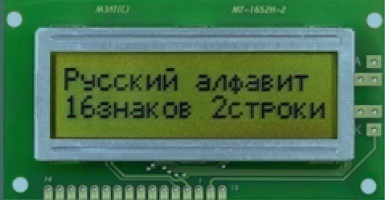

Рисунок 4.1 – Жидкокристаллический индикатор

Модуль содержит два вида памяти – кодов отображаемых символов и пользовательского знакогенератора, а также логику для управления ЖК панелью.

Недопустимо воздействие статического электричества больше 30 вольт.

Модуль позволяет:

– модуль имеет программно – переключаемые две страницы встроенного знакогенератора;

– работать как по 8 –ми, так и по 4-х битной шине данных;

– принимать команды с шины данных;

– записывать данные в ОЗУ с шины данных;

– читать данные из ОЗУ на шину данных;

– читать статус состояния на шину данных;

– выводить мигающий (или не мигающий) курсор двух типов;

– управлять контрастностью и подсветкой.

Таблица 4.1- Характеристики модуля MT–16S2H
