Расчетная часть
В
мкГн
Выбираем магнитопровод К12×5×5.5 из феррита 4000НМ с параметрами
So =20 мм2, S = 18.1 мм2, lср=23.6 мм
Число витков в первичной обмотки [13] определим по формуле 5.15
, (5.15)
где
- коэффициент индуктивности, Гн.
Вычислим величину немагнитного зазора δ, в мм [14] по формуле 5.16
мм (5.16)
Определим число витков во вторичной обмотке
(5.17)
Определим число витков в обмотке обратной связи
(5.18)
Рассчитаем диаметры проводов обмотки d, в мм трансформатора [3], значения токов первичной и вторичной обмоток возьмем из математической модели построенной в MATLAB (рисунок 5.1).
Зададимся плотностью тока J = 2.5 А/мм2.
i1 = 0.096 A;
i2 = 0.005 A;
мм (5.19)
мм
мм

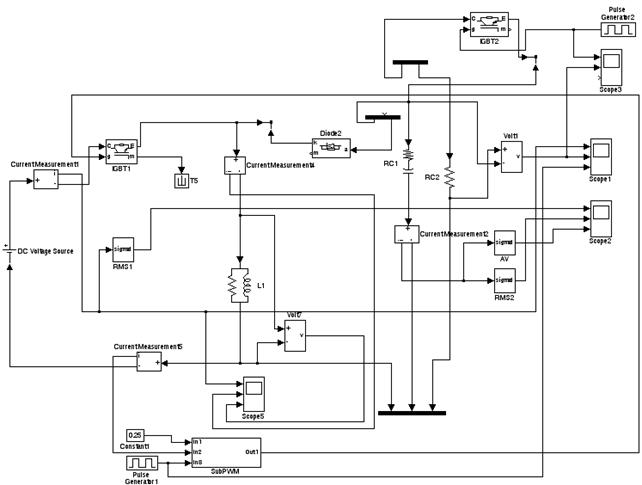

Рисунок 5.1 – Математическая модель преобразователя напряжения

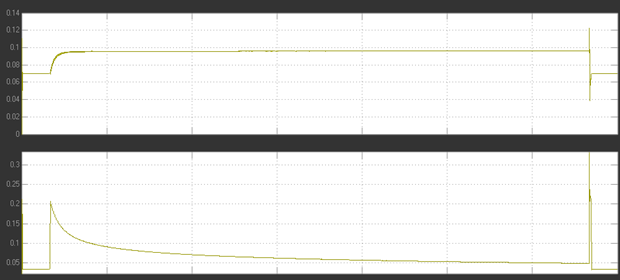

Рисунок 5.2 – Диаграммы токов
