Печатные платы

Для обеспечения нормальной работы электронных устройств, необходимо чтобы печатные платы, на которых монтируются электрические схемы, удовлетворяли целому ряду требований:

1) В зависимости от числа проводящих слоев содержащих печатные проводники печатные платы делятся на:

- односторонние;

- двухсторонние без металлизации отверстий,

- двухсторонние с металлизацией отверстий;

- многослойные.

В зависимости от точности выполнения элементов печатного рисунка печатные платы в соответствии с ГОСТ23751 делятся на 5 классов точности.

2) Печатные платы 1 и 2 класса точности изготавливаются из прецизионного сырья на простом технологическом оборудовании. Печатные платы 3 и 4 класса точности изготавливаются чистого сырья на простом технологическом оборудовании. Печатные платы 5 класса точности изготавливают из чистого сырья на прецизионном оборудовании.

3) Для изготовления односторонних и двухсторонних печатных плат без металлизированных отверстий широко используется химический метод (метод травления).

4) Для обеспечения постоянства электрических параметров печатной платы используются металлические и неметаллические конструкционные покрытия.

Металлические конструкционные покрытия используются для увеличения нагрузочной способности по току и улучшения пайки выводов к печатным площадкам (Сплав РОЗЕ).

Неметаллические конструкционные покрытия:

- лак УР-231, который наносят на печатные проводники для защиты их от электрических замыканий на металлические конструкционные элементы аппаратуры;

- эмали для защиты печатной платы от расплавленного припоя при пайке групповым методом.

4) Трассировка печатных проводников

1) Печатные проводники должны располагаться равномерно по всей площади печатной платы.

2) Печатные проводники должны быть параллельны сторонам печатной платы, либо быть под углом кратным 15 град

3) Существуют две разновидности трассировки печатных плат:

- прямая (для односторонних и двухсторонних печатных плат);

- ортогональная или координатная (для двухсторонних печатных плат).

4) Расстояние от края печатной платы до ближайшего печатного проводника должно быть не менее толщины печатной платы.

5) Расстояние между проводниками должно быть максимально возможным;

6) Если пайка печатного узла выполняется волной, то печатные проводники на стороне пайки должны быть расположены параллельно движению волны припоя.

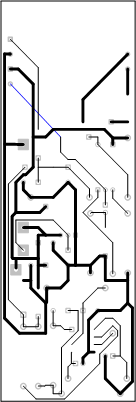

а - печатная плата преобразователя;

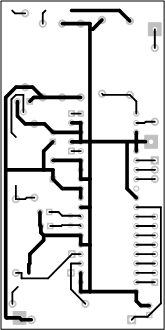

б - печатная плата микроконтроллера.

Рисунок 8.1 – Печатные платы

Рисунок 8.2– Печатная плата поджига лампы – вспышки
