Производственное освещение
Для обеспечения благоприятных условий труда в мастерской применяют систему общего освещения. Освещение на рабочем месте производится согласно СНиП 23-05-95 «Естественное и искусственное освещение. Нормы проектирования».
В таблице 11.2 представлены нормы проектирования освещенности.
Таблица 11.2 – Нормы проектирования освещенности
|
Характеристика зрительной работы |
Наименьший размер объекта различения, мм |
Разряд зрительной работы |
Контраст различения с фоном |
Характерис-тика фона |
Освещенно- сть при искусствен- ном освещении, лк |
|
Высокой точности |
0.3-0.5 |
III, в |
Средний |
Средний |
300 |
Искусственное освещение подразделяется на рабочее, аварийное и дежурное.
Аварийное освещение разделяется на освещение безопасности и эвакуационное.
Искусственное освещение может быть двух систем – общее аварийное и комбинированное освещение.
Характеристики зрительной работы:
– наименьший или эквивалентный размер объекта различения 0.3 – 0.5 мм;
– разряд зрительной работы – высокоточный;
– контраст различия объекта с фоном – независимо от характеристик фона и контраста объекта с фоном;
– нормативно - минимальная освещенность Е = 300 лк. d = 0.3¸0.5 мм.
Наличие в мастерской окон, позволяет осуществить на ряду с искусственным и естественное освещение в светлое время суток. В соответствии со СНиП 23 – 05 - 95 минимальный коэффициент освещенности для работ низкой точности при боковом освещении равен 0.3 %. Применение местного освещения в лаборатории допускается.

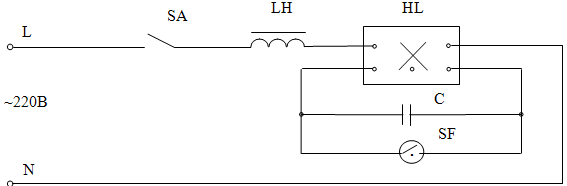

Схема подключения газоразрядной лампы приведена на рисунке 11.2.

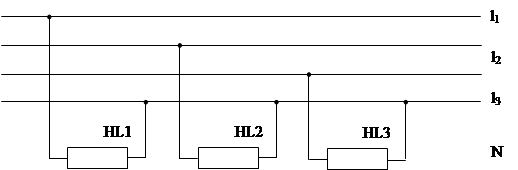

Схема подключения газоразрядных ламп в сеть представлена на рисунке 11.3. Включение ламп согласно рисунку 11.3 позволяет исключить явление стробоскопического эффекта.
L - фазный проводник;
LН - дроссель для запуска лампы;
HL - люминесцентная лампа;
SF - стартер (ионное реле);
N - нулевой проводник;
С - конденсатор для улучшения работы стартера.
Рисунок 11.2 - Схема подключения газоразрядной лампы.
Для освещения мастерской следует применять газоразрядные лампы в связи с преимуществом их перед лампами накаливания экономического и светотехнического характера. В помещении мастерской используют газоразрядные лампы ЛБ-80 – 4. Газоразрядные лампы ЛБ-80-4 имеют ряд преимуществ:
– высокая световая отдача (80-120 лм/Вт);
– большой срок службы (до 10000 ч);
– световой поток имеет зеленую полосу в спектре.
 | |||||||
 | |||||||
 | |||||||
 | |||||||
Рисунок 11.3 - Схема подключения газоразрядных ламп в сеть.
