Определение грузооборота и грузопотоков

По данным шахматной ведомости, планировок цехов и генеральным планам предприятий составляют диаграмму грузопотоков (Рис.1), т.е. графическое изображение в соответствующем масштабе всех грузопотоков на схеме генерального плана завода. Анализ диаграммы грузопотоков способствует выявлению нерациональных перевозок и установлению оптимальной транспортной схемы, являющейся основой всех расчетов работы транспорта. По грузообороту и грузопотокам устанавливают тип и структуру парка транспортных и подъемно-транспортных машин, количество погрузочно-разгрузочных постов, вид маршрутов средств прерывного (циклического) действия – маятниковый или кольцевой, обеспечивающий большую загрузку транспортных средств.

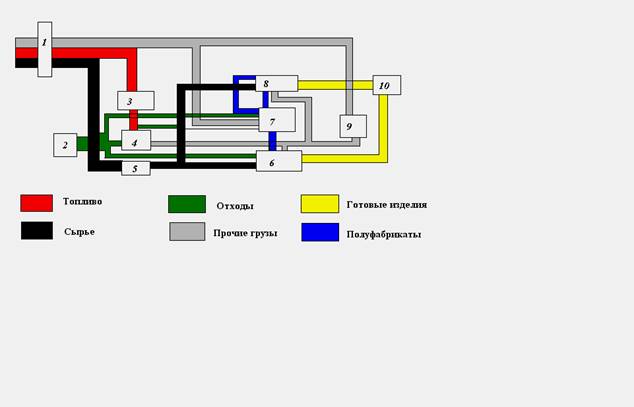

Рис. 1 Диаграмма грузопотоков завода:

1 – заводская станция; 2 – склад отходов; 3 – склад топлива; 4 – теплоцентраль; 5 – склад сырья; 6 – цех №1; 7 – цех №2; 8 – цех №3; 9 – главный магазин; 10 – склад готовых изделий.

Расчеты работы транспорта ведутся преимущественно по наибольшему суточному грузообороту Qсут с учетом коэффициента неравномерности Кнер поступления и отправления грузов:

Qсут = ,

где Qг – годовой грузооборот; D – число рабочих дней в году. Коэффициент неравномерности перевозок показывает отношение максимально возможного грузооборота к среднерасчетному за определенный период времени (Кнер = 1,1¸3,0).
