Оценка режимов работы экскаватора ЭО-4225А

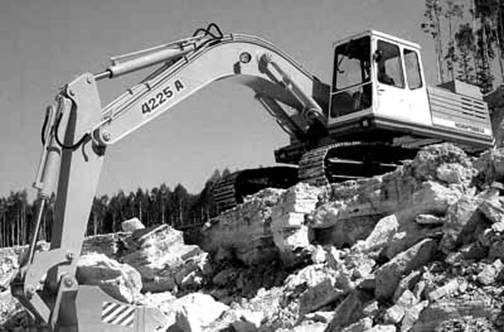

Экскаватор ЭО-4225A

Назначение :

Одноковшовый экскаватор на гусенечном ходу ЭО-4225A предназначен для погрузочно-разгрузочных работ на различных объектах в городском, сельском и транспортном хозяйстве, для землеройных работ при разработке карьеров, рытье котлованов, траншей, и других сооружений в грунтах I – VI категорий и мелкодробленых скальных грунтов с величиной кусков не более 400 мм, а также мерзлых грунтов V-VI категорий, только в случаи их предварительного подогрева.

Основным рабочим оборудованием данного экскаватора является «обратная» лопата, также экскаватор может снабжаться дополнительными видами рабочего оборудования, позволяющими увеличить глубину копания.

Все исполнительные и рабочие механизмы экскаватора имеют гидравлический привод.

Данный экскаватор может эксплуатироваться в умеренном климате при температуре окружающей среды от -40 до +40 градусов. [12], [21] , [15]

Классификация грунтов [20]

I - Песок , супесь, растительный грунт и торф

II - Лессовидный суглинок, гравий до 15 мм

III - Жирная глина, тяжелый суглинок, крупный гравий

IV - Ломовая глина, суглинок со щебнем

V - Отверделый лесс

VI - Мягкий трещиноватый скалистый грунт

Прозводитель : ОАО Экскаваторный завод "Ковровец" 601900, Россия, г. Ковров, ул. Борцов 1905 г., 1 [6]

Цена : 2,200,000 руб ( с учетом НДС ) [6]

Технические характеристики: [3]

Масса 26,45 т

Двигатель ЯМЗ-238ГМ2 дизельный

Мощность двигателя, кВт (л.с.) 125(170)

Вместимость ковша, м3 0,6 – 1,42

Ходовая тележка и механизм поворота

Наибольшее тяговое усилие на гусеницах, кН (тс) 210(21,0)

Скорость передвижения, км/ч I (II) 1,7(4,2)

Угловая скорость поворотной платформы, об/мин (рад/с) 9,1(0,95)

Наибольший преодолеваемый уклон сухого пути, град 35

Рабочая зона

Наибольший радиус копания на уровне стоянки 9,3 м

Наибольшая кинематическая глубина копания 6,0 м

Максимальная высота копания 7,7 м

Наибольшая высота выгрузки 5,15 м

Габаритные размеры в транспортном положении:

База гусеничного ходового устройства, м 3,7

Длина гусеничного ходового устройства, м 4,56

Просвет под поворотной платформой, м 1,1

Радиус вращения хвостовой части платформы, м 3,28

Длина в транспортном положении, м 10,25

Ширина поворотной платформы, м 3,0

Высота до крыши кабины, м 3,0

Колея гусеничного ходового устройства, м 2,4

Высота в транспортном положении, м 3,3

Просвет под ходовой рамой, м 0,46

Высота гусеницы, м 0,99

Ширина гусеничного ходового устройства (с шириной гусеницы 600мм/), м 3,00

Модификации ЭО-4225А

[6]

· с погрузочным оборудованием

· с рабочим оборудованием захватно-клещевого типа с трехзубым рыхлителем.

· с рабочим оборудованием грейфер, грейфер с удлинителем.

· с рабочим оборудованием грейфер многочелюстной.

· с рабочим оборудованием гидромолот

· с рабочим оборудованием рыхлитель
