Конструкция аппаратов

Катушка зажигания Б114 отличается от катушки классической системы обмоточными данными и имеет элек­трически разделенные обмотки для предотвращения перегрузки тран­зистора коммутатора от высокого напряжения вторичной обмотки.

Первичная обмотка выполнена из провода большего диаметра и имеет число витков меньше, чем в обычных катушках. Этим достигает ся понижение, сопротивления и обеспечивается повышенная сила тока первичной цепи.

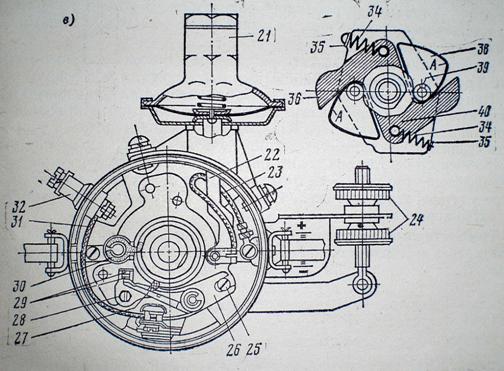

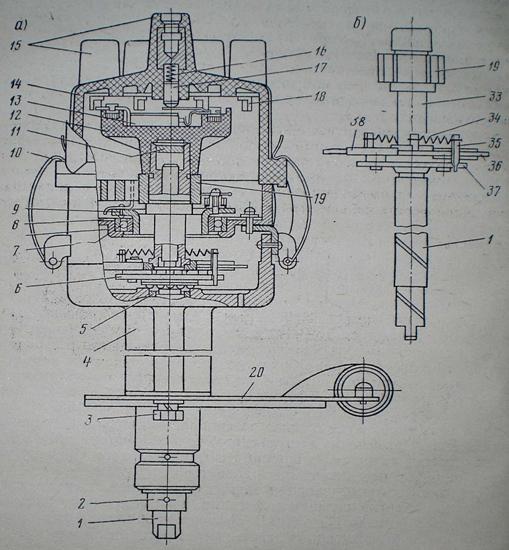

Рис. 54. Распределители Р133 в Р137:

Рис. 54. Распределители Р133 в Р137:

а - общий вид; 6 - центробежный регулятор; в - вид сверху: 1- вал; 2 – муфта; 3 – болт крепления октан-корректора; 4 — корпус; 5 — бронзовая втулка; 6 — центробежный регулятор; 7 – подшипник; 8 - неподвижный диск; 9 - подвижный диск; 10 – защелка; 11 и 30 – фмльцы; 12 – ротор; 13 — резистор; 14 — крышка; 15 — выводы; 16 — пружина: 17 — контактный уголёк; 18 – электрод крышки; 19 – кулачёк; 20 — оrтан-корректор; 21 — вакуумный регулятор; 22 — тяга; 23 — проводник, соединяющий подвижный диск на корпус; 24 — гайка; 25 — эксцентрик; 26 — держатель неподвижного контакта: 27 — рычажок; 28 — винт; 29 — контакты; 31 – проводник; 32 – зажим; 33 – втулка кулачка; 34 – пружина; 35 – стойка поводковой пластины; 36 - поводковая пластина кулачка; 37 - поводковая пластина грузкяов; 38 – грузик: 39 – втулка; 40 - штифт на поводковой пластине кулачка.

Добавочный резистор.

Добавоч­ный резистор СЭ107 (рис. 53) со­стоит из двух секций, размещенных в металлическом корпусе 1. Каж­дая секция выполнена в виде спи­ралей 3 из константановой прово­локи, закрепленных на фарфоро­вых изоляторах 2. Сопротивление каждой секции составляет 0,5 Ом. Концы секций пластинами 5, к ко­торым они приварены, соединены с тремя изолированными вывода­ми 4. Выводы имеют маркировку К, ВК, ВК-Б (см. рис. 52).

Распределители. Распределители, которые применяют в контактно-транзисторной системе, в отличие от распределителей классической си­стемы зажигания не имеют конденсатора.

Конструкция распределителей Р4-Д и Р13-Д не имеет существен­ных отличий от распределителя Р119-Б. К наиболее современным от­носятся распределители Р133 и Р137 (рис. 54). У них изменена кон­струкция ротора и центробежного регулятора. В роторе распредели­теля установлен проволочный подавительный резистор 13 сопротивлением 4—5 кОм.

Конструкция центробежного регулятора изменена коренным обра­зом. Грузики 38 поворачиваются при работе регулятора вокруг осей 39. При этом они давят своим рабочим профилем А на поводковую пла­стину кулачка 36 и, преодолевая усилие пружин 34 при увеличении ча­стоты вращения коленчатого вала, поворачивают кулачок в сторону увеличения опережения зажигания. Необходимая характеристика центробежного регулятора достигается соответствующей формой рабо­чего профиля грузиков и жесткостью пружин. Установка начально­го регулятора угла опережения зажигания осуществляется гайками 24 октан-корректора.
