Виды водопропускных труб. Назначение их размеров
Водопропускные трубы — наиболее распространенный вид искусственных сооружений. Число их на железных дорогах в районах с различным рельефом местности составляет 0,3—0,9 трубы, а на автомобильных—1,0—1,4 трубы на 1 км трассы. В целом трубы составляют 75% общего количества искусственных сооружений на дорогах и 40—45 % стоимости общих затрат на постройку искусственных сооружений.
Прежде при постройке дорог были распространены каменные и бетонные трубы, но в начале XX в. стали применяться и железобетонные трубы. В 1936 г. были разработаны первые типовые круглые железобетонные трубы диаметром 1—2 м звеньями длиной 1 м для железных дорог.
С 1962 г. получили распространение типовые унифицированные сборные железобетонные трубы, разработанные Ленгипротрансмостом.
Первые металлические трубы были чугунными, в дальнейшем их вытеснили стальные гофрированные (гибкие) трубы. В России первые гофрированные металлические трубы появились в 1875 г. диаметром 0,53 и 1,07 м. Металлические трубы подвержены вредному воздействию агрессивных вод, блуждающих токов, атмосферной и грунтовой коррозии. Однако специальными мероприятиями по защите металла от коррозии удается увеличить срок службы их до 40—50 лет и более.
Железобетонные трубы долговечнее металлических, так как они менее подвержены вредному воздействию агрессивных вод, особенно в случаях, когда отсутствуют металлические элементы в стыковых соединениях. На заводах освоена технология изготовления круглых железобетонных звеньев труб диаметром до 1,5 м на вибростанках.
|

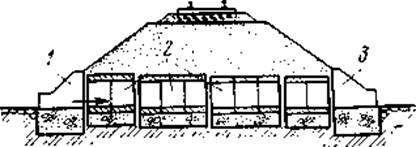

Рис. 16.1. Конструктивные элементы труб: / — входной оголовок; 2 — средние секции трубы; 3 — выходной оголовок |
Водопропускная труба — это искусственное сооружение, предназначенное для пропуска под насыпями дорог небольших постоянно или периодически действующих водотоков. В отдельных случаях трубы могут использоваться в качестве путепроводов, для прогона скота и т. п.
Расход воды в трубе не должен превышать, как правило, 80— 100 м3/с. При проектировании дороги, особенно при малых высотах насыпи, часто приходится решать вопрос выбора одного из двух возможных сооружений — малого моста или трубы. Если технико-экономические показатели этих сооружений примерно одинаковы, предпочтение отдается трубе, так как наличие трубы в насыпи не нарушает непрерывности земляного полотна и верхнего строения пути; эксплуатационные расходы на содержание трубы меньше, чем малого моста.
Влияние подвижного состава при высоте засыпки над трубой более 2 м на нее резко снижается, а затем по мере увеличения высоты насыпи практически теряет свое значение. — Основные элементы водопропускных труб (рис. 16.1): средняя часть (собственно труба), состоящая из секций, оголовки входной и выходной и фундаментые секции воспринимают давление от веса грунта насыпи и расположенной на ней временной нагрузки. Это давление, неодинаково по длине трубы — оно увеличивается к середине и уменьшается к оголовкам. Поэтому осадки трубы тоже неравномерны и, чтобы предупредить образование трещин и другие повреждения, секции жестких труб (железобетонных, бетонных и каменных) вместе с фундаментами разделяют деформационными швами, расположенными друг от друга на расстоянии до 5 м. - При возведении трубе придают строительный подъем в продольном направлении по круговой кривой со стрелой подъема 1/40-1/80 от высоты насыпи с тем, чтобы предотвратить при эксплуатации образование впадины в середине трубы и застоя воды.
