Виды водопропускных труб. Назначение их размеров

1В зависимости от материала звеньев трубы могут быть камен­ные, бетонные, железобетонные, металлические (чугунные, сталь­ные гофрированные), деревянные.

Деревянные трубы строят только в качестве временных соору­жений на обходах, временных путях и т. п. Не применяют в нас­тоящее время и каменные трубы, так как они не отвечают совре­менным требованиям индустриализации строительства.

По очертанию отверстия трубы могут быть круглые, прямоу­гольные, овоидальные, эллиптические, арочные, а также треугольные и трапецеидальные (только деревянные); по числу отвер­стий — одно- двух-, и многоочковые.

По характеру протекания воды в трубах могут быть следующие гидравлические режимы: напорный, полунапорный и безнапорный. Напорные трубы, работающие на всем протяжении полным сечени­ем, в ряде случаев оказываются экономичнее безнапорных, но сложность обеспечения водонепроницаемости между звеньями тела трубы и неблагоприятные условия работы насыпи как плотины ог­раничивают их применение.

Возвышение высшей точки внутренней поверхности трубы над поверхностью воды в ней при расчетном расходе и безнапорном режиме должно быть: в круглых и сводчатых трубах высотой до 3 м не меньше 1/4 высоты трубы в свету; высотой больше Зм — не менее 0,75 м; в прямоугольных трубах высотой до 3 м — не ме­нее1/6 высоты трубы в свету; высотой больше 3 м — не меньше 0,5 м. Эти возвышения определяют на входе в трубу и в трубе, а для труб с 'повышенными звеньями — также на входе в нормаль­ное звено.

В гофрированных трубах возможен частично напорный режим, при котором труба на участке, примыкающем к входу, работает полным сечением и на остальной части имеет свободную поверх­ность.

Оголовки труб предназначены для обеспечения плавного входа и выхода водного потока. Увеличивая этим водопропускную спо­собность труб, они поддерживают откосы насыпи и предотвра­щают продольные деформации трубы от воздействия горизонталь­ного давления грунта насыпи. Известны следующие типы оголов­ков: портальные, состоящие из вертикальной стенки, перпендику­лярной к оси трубы (рис. 16.2, а); коридорные с параллельными стенками постоянной высоты и развернутыми в начале оголовка (рис. 16.2, б); раструбные с откосными крыльями переменной вы-/ соты, расходящиеся от оси трубы (рис. 16.2, в); воротниковые со срезанным параллельно откосу насыпи концевым звеном трубы (рис. 16.2, г); обтекаемые в виде выступающего из насыпи усечен­ного конуса с плоской пятой, называемые коническими оголовка­ми (рис. 16.2, д). Наилучшие условия протекания воды обеспечивают раструбные оголовки в сочетании с коническим или повышен­ным входным звеном (рис. 16.3).

Металлические трубы часто строят без оголовков с наклонной срезкой конца трубы параллельно откосу насыпи или с удлинени­ем трубы до основания откосов насыпи.

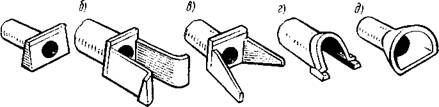

Рис. 16.2. Типы оголовков труб

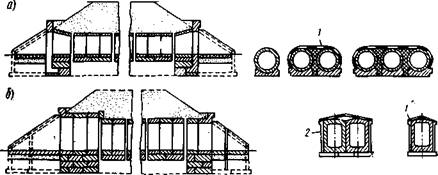

Рис. 16.3. Железобетонные трубы:

а — с коническим входным звеном; б — с повышенным входным звеном;

1— оклеечная гидроизоляция; 2 — обмазочная гидроизоляция

Фундаменты труб, обеспечивающие равномерное распределение давления на грунт и объединение звеньев трубы в продольном на­правлении, делают сборными из бетонных блоков или монолитны­ми бетонными.
