Шины

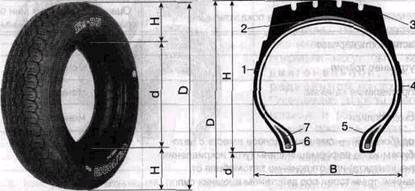

Рис. 7.

Конструктивные элементы и основные размеры шин:

D — наружный диаметр; Н — высота профиля покрышки; В — ширина профиля; d — посадочный диаметр обода колеса (шины); 1 — каркас; 2 — брекер; 3 — протектор; 4 — боковина; 5 — борт; 6 — бортовая проволока; 7 — наполнительный шнур

слой специальной износостойкой резины, состоящий из сплошной полосы (закрывающей брекер) и наружной рельефной части, кото­рая и называется собственно протектором. Рисунок рельефной час­ти определяет приспособленность шины для работы в различных дорожных условиях.

Боковина

(4) — тонкий эластичный слой резины толщиной 1,5—3,0 мм на боковых стенках каркаса. Защищает каркас от механических повреждений, проникновения влаги и служит для нанесения наружной маркировки шины,

Борт

(5) — жесткая посадочная часть покрышки, необходимая для фиксации шины на ободе колеса. Состоит из слоя корда, завернутого вокруг проволочного кольца (6), и твердого наполнительного резинового шнура (7). Борта придают шине нерастягивающуюся конструкцию и необходимую структурную жесткость при номинальном внутреннем дав­лении воздуха.

Разделение рисунков протектора на дорожный или всесезонный (универсальный)

весьма условно (рис. 8). Какие-либо строгие рамки здесь обозначить сложно. Иногда могут одновременно присутствовать признаки нескольких типов рисунка.

Шины с направленным рисунком

протектора имеют улучшенную способность отвода воды или снега (дорожные или зимние) из пятна контакта с дорогой. Они менее шумны. Запасное колесо совпадает

по

направлению вращения только с колесами одной стороны автомо­биля, но временная установка его против предписанного направле­ния вращения допустима, так как этот эффект проявляется только на больших скоростях.

Асимметричный рисунок -

один из способов реализовать разные свойства в одной шине. Ее наружная , сторона лучше работает на твер­дой дороге при положительной температуре, а внутренняя - на зимней.

Рисунок повышенной проходимости

в отечественной классифика­ции это разреженный рисунок шашечного типа с развитыми грунтозацепами по плечевой зоне, с мощными недеформируемыми шашками, часто не расчлененными прорезями.

Зимний рисунок

отличается крупными шашками, имеющими пило­образные края и большое количество тонких прорезей внутри. Каналы между шашками достаточно крупные, чтобы не забиваться снегом. Многие из зимних шин рассчитаны на установку шипов противоскольжения.

Наиболее популярны «дорожные» и «универсальные» шины. От рисунка протектора зависит сцепление шины с дорогой, причем для сухих, мокрых или загрязненных дорог требуются свои специ­альные рисунки. Не менее важной является демпфирующая спо-

Дорожный Всесезонный (универсальный)

Дорожный направленный Зимний

Дорожный асимметричный Повышенной проходимости

Рис. 8. Различные типы рисунков протектора

собность шины, которая ухудшается с увеличением толщины про­тектора. От рисунка протектора существенно зависит и износостойкость шины, т.е. ее срок службы. Для дорожных шин важным считается бесшумность качения на высоких скоростях, экономич­ность и т.п. Поэтому количество и разнообразие применяемых на шинах рисунков протектора огромно и не поддается классификации, так как ежегодно появляются все новые и новые образцы шин с оригинальными рисунками протектора.
