Привод управления
Привод управления коробкой передач на автомобилях ваз 2110, ваз 2111 и ваз 2112 состоит из рычага 15 (рис. 2) переключения передач, шаровой опоры 17, тяги 14, штока выбора передач 5 и механизмов выбора и переключения передач. Чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления коробкой передач ваз 2110, ваз 2111 и ваз 2112 введена реактивная тяга 18, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма 16 шаровой опоры рычага 15 переключения передач. На внутреннем конце штока 5 закреплен рычаг 1, который действует на трехплечий рычаг 2 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления. В корпусе 10 (рис. 3) механизма выбора передач крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач переднего хода, плечо рычага 9 - для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси 6 установлена вилка 8 включения заднего хода. В коробку передач заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.
|
что такое планирование

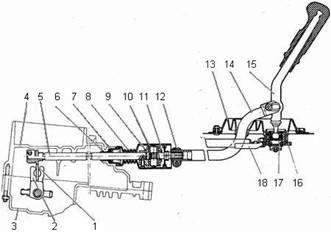

Рис 2. Привод управления коробкой передач: 1 - рычаг штока выбора передач; 2 - рычаг выбора передач; 3 - картер коробки передач; 4 - картер сцепления; 5 - шток выбора передач; 6 - втулка штока; 7 - сальник штока; 8 - защитный чехол; 9 - корпус шарнира; 10 - втулка шарнира; 11 - наконечник шарнира; 12 - хомут; 13 - защитный чехол тяги; 14 - тяга привода управления коробки передач; 15 - рычаг переключения передач; 16 - обойма шаровой опоры; 17 - шаровая опора рычага переключения передач; 18 - реактивная тяга |

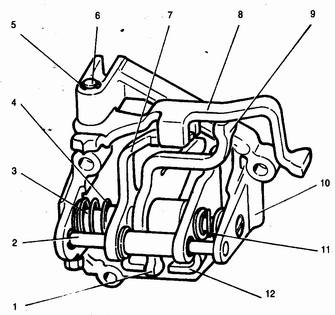

Рис 3. Механизм выбора передач: 1 - рычаг выбора передач (переднего хода); 2 - направляющая ось блокировочных скоб; 3 - ось рычага выбора передач; 4,11 - пружина; 5 - стопорное кольцо; 6 - ось вилки заднего хода; 7,12 - блокировочные скобы; 8 - вилка включения заднего хода; 9 - рычаг выбора передач (заднего хода); 10 - корпус механизма выбора передач |
Возможные неисправности коробки передач ваз 2110, ваз 2111, ваз 2112, их причины и методы устранения
| Причина неисправности | Метод устранения |
| Шум в коробке передач | |
|
1. Износ зубьев шестерен 2. Износ подшипников 3. Недостаточный уровень масла |
1. Замените изношенные детали 2. Замените изношенные подшипники 3. Долейте масло. При необходимости замените поврежденные или изношенные сальники |
| Затрудненное переключение передач | |
|
1. Неполное выключение сцепления 2. Деформация тяги привода управления механизмом переключения передач или реактивной тяги 3. Ослабление винтов крепления шарнира или рычага штока выбора передач 4. Неправильная регулировка привода переключения передач 5. Износ или поломка пластмассовых деталей в приводе переключения передач |
1. См. подраздел «Сцепление» 2. Выправьте тяги или замените 3. Затяните винты (см. «Сборка коробки передач») 4. Отрегулируйте привод переключения передач 5. Замените поврежденные детали |
