Меры защиты от поражения электрическим током

(11.8)

Сопротивление соединительной полосы Rпол, Ом заземлителей:

(11.9)

где lпол – длина полосы в грунте при расположении заземлителей по контуру;

(11.10)

где a = 20 – расстояние между заземлителями, м, при размерах мастерской 60x40 м. (Рисунок 10.5)

Общее сопротивление защитного заземления Rзз, Ом определим по формуле 11.11

(11.11)

где – ηпол=0.27 - коэффициент использования соединительной полосы при расположении по контуру;

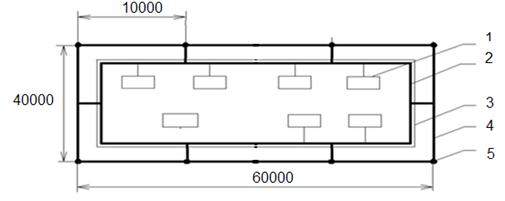

1 – электроустановки;

2 – внутренний контур защитного заземления;

3 – контуры здания;

4 – соединительные полосы заземления;

5 – заземлители вертикальные.

Рисунок 11.5 – План расположения защитного заземления
