Устройство и состав жидкостной системы охлаждения

Жалюзи служат для регулирования интенсивности обдува радиатора встречным потоком воздуха. Они состоят из отдельных пластин, укрепленных шарнирно впереди радиатора (см. рисунок). Управляют жалюзи рукояткой, выведенной в кабину. При затягивании рукоятки пластины, поворачиваясь на шарнирах, уменьшают объем встречного потока воздуха, поступающего к радиатору. Это требуется при прогреве холодного двигателя и во время движения при низких температурах окружающего воздуха. По достижении нормальной температуры, створки жалюзи открывают.

Рубашка охлаждения состоит из полостей и каналов, выполненных при отливке в блоке цилиндров, головке блока, вокруг впускного трубопровода и около смесительной камеры карбюратора. Жидкость, поступающая из головки цилиндров в рубашку впускных трубопроводов и смесительной камеры карбюратора, служит не для охлаждения, а для подогрева их, так как при прохождении воздуха с большой скоростью происходит значительное охлаждение впускных патрубков, в результате чего ухудшается образование рабочей смеси.

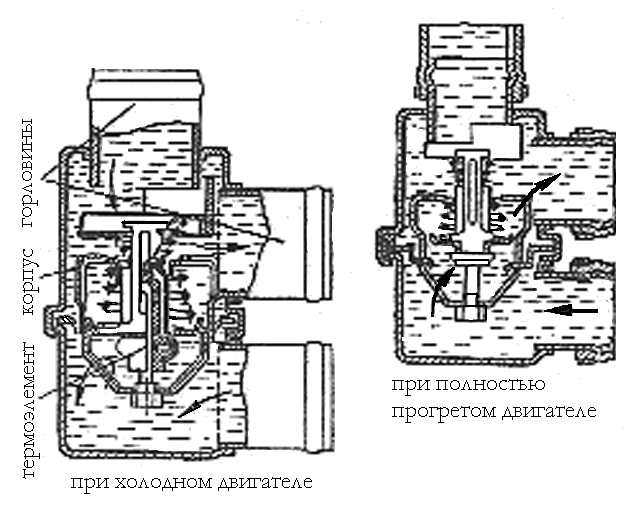

Термостат служит для ускорения подогрева двигателя после его пуска и для поддержания необходимой температуры охлаждающей жидкости. Он состоит из корпуса, термоэлемента, имеющего высокий коэффициент объемного расширения, двух (основного и перепускного) клапанов и горловин.

При горячем двигателе охлаждающая жидкость в системе охлаждения двигателя циркулирует по большому контуру – от нижнего бачка радиатора по шлангу она подается в корпус термостата и через канал, открытый основным клапаном, в корпус водяного насоса.

При холодном двигателе основной клапан термостата закрыт и байпасный (перепускной) клапан открыт. При этом охлаждающая жидкость циркулирует по малому контуру – от водяного насоса подается в рубашку охлаждения блока и головки цилиндров. Далее по перепускному шлангу через канал, открытый байпасным клапаном, жидкость поступает в термостат и к водяному насосу, что обеспечивает быстрый подогрев двигателя.

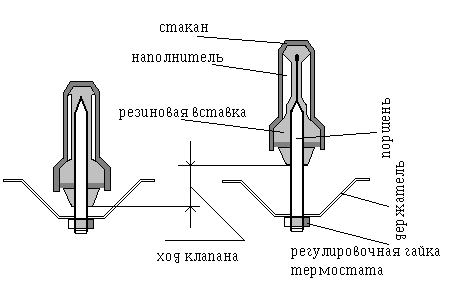

Термочувствительный элемент термостата состоит из стакана, внутри которого завальцована резиновая вставка и находится твердый наполнитель [смес церезина (нефтяной воск) с медным порошком]. В резиновой вставке размещен полированный стальной поршень, посаженный на резьбе в держателе и стопорящийся регулировочной гайкой. На стакане установлен основной клапан термостата, на который воздействует пружина, прижимая его к седлу держателя. При закрытом клапане перекрывается доступ жидкости от нижнего бачка радиатора и входного патрубка. Сверху стакана в обойме установлен байпасный клапан, на который воздействует пружина.

Основной клапан находится в закрытом положении, пока температура охлаждающей жидкости ниже 80°С.

При дальнейшем повышении температуры жидкости твердый наполнитель расширяется, сжимает резиновую вставку и вытесняет поршень. Однако в действительности в связи с жестким креплением поршня происходит обратный процесс – резиновая вставка начинает скользить по поршню и вместе со стаканом и основным клапаном поднимается вверх. При этом открывается перепускной канал термостата и сжимается пружина основного клапана, одновременно начинает закрываться байпасный клапан.

Таким образом, некоторое время при температуре в пределах 80-94°С циркуляция идет одновременно по двум контурам, а при нагреве жидкости до 94-96°С байпасный клапан полностью закроется и будет продолжаться циркуляция охлаждающей жидкости только по большому контуру. Под температурой, соответствующей началу открытия клапана, понимается такая температура, при которой ход основного клапана составит 0,1 мм. Эта температура должна находиться в пределах 80-83°С. Полный ход клапана при нагреве жидкости до 94-96°С должен быть не менее 8 мм.
