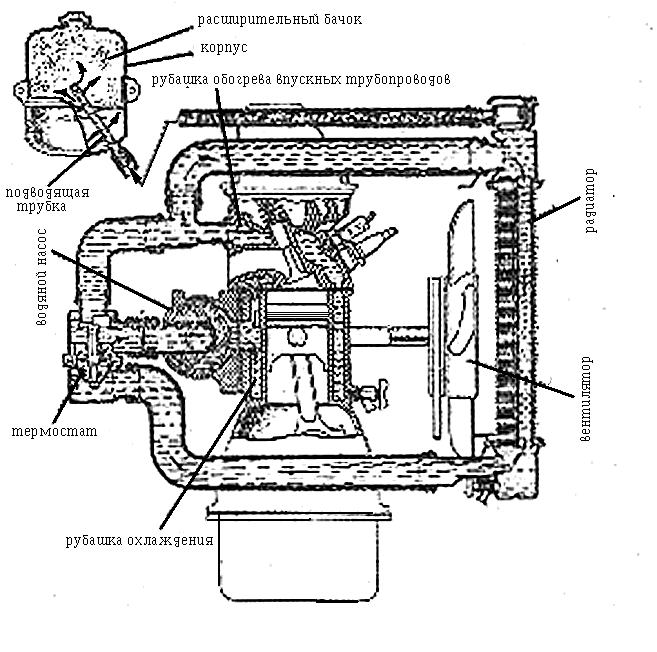

Устройство и состав жидкостной системы охлаждения

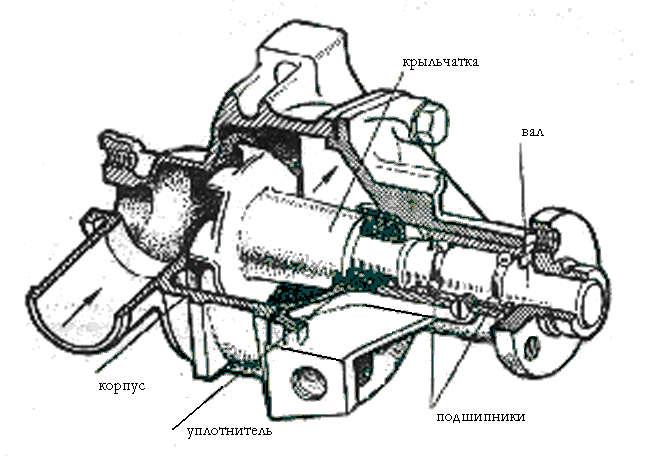

Водяной насос лопастного типа, предназначен для принудительного перекачивания охлаждающей жидкости из радиатора в рубашку охлаждения. Насос установлен в передней части блока цилиндров и состоит из корпуса, вала, крыльчатки, подшипников и уплотнителя (см. рисунок).

Корпус насоса имеет подводящее и отводящее отверстия, кроме этого, еще и приемное отверстие для шланга отопителя. В передней части насоса выполнен прилив, в котором на двухрядном подшипнике установлен вал насоса с напрессованной на внутреннем его конце крыльчаткой. Во избежание вытекания охлаждающей жидкости в корпусе насоса около ступицы крыльчатки установлен уплотнитель. В связи с тем, что при попадании воды в подшипники они быстро выходят из строя, для удаления попавшей сюда влаги в корпусе сделаны дренажные отверстия.

На переднем конце вала водяного насоса напрессована ступица, к которой болтами прикреплена крыльчатка вентилятора и шкив привода. Насос и вентилятор приводятся в действие клиновидным ремнем, который соединен со шкивом коленчатого вала. Этим же шкивом приводится в действие и генератор.

Расширительный бачок служит для компенсации изменения объема жидкости, возникающего во время работы двигателя. Бачок изготовлен из полупрозрачной пластмассы, поверхность его ребристая. На поверхности бачка нанесена метка «Min» для облегчения контроля за уровнем жидкости. Соединительный штуцер имеет трубку, опущенную в бачок, благодаря которой облегчается конденсация пара. В верхней части бачка расположена наливная горловина, закрывающаяся пробкой с клапаном, срабатывающим при давлении, близком к атмосферному. Бачок соединен с верхней горловиной радиатора прорезиненным шлангом.

Емкость системы охлаждения ВАЗ составляет примерно 10 литров.
