Понятие о повороте автомобиля. Общее устройство рулевого управления

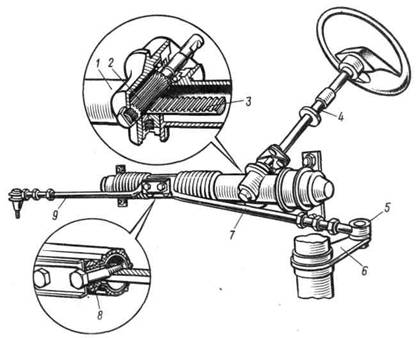

Рулевой привод. Для передачи усилия от рулевого механизма к управляемым колесам и для правильного взаимного расположения колес при повороте служит рулевой привод. Рулевые привода бывают с цельной трапецией (при зависимой подвеске колес) и с расчлененной трапецией (при независимой подвеске). Кроме того, рулевая трапеция может быть задней или передней, т. е. с поперечной тягой, расположенной сзади передней балки или перед ней.
К деталям рулевого привода с зависимой установкой колес относятся (см. рис. 16.2, а) рулевая сошка 5, продольная тяга 6, рычаг 11 продольной тяги, поперечная тяга 8 и рулевые рычаги 7 поворотных цапф 10.
Рулевая сошка 5 может качаться по дуге окружности, расположенной в плоскости, параллельной продольной оси автомобиля, или в плоскости, параллельной балке переднего моста. В последнем случае продольная тяга (см. рис. 16.2, б) отсутствует, а усилие от сошки 5 передается через среднюю тягу 8 и две боковые 13 рулевые тяги поворотным цапфам. Сошка крепится к валу на конусных шлицах при помощи гайки на всех автомобилях. Для правильной установки сошки при сборке на валу и сошке делают специальные метки. В нижнем конце рулевой сошки, имеющем конусное отверстие, закреплен палец с поперечной тягой 8.

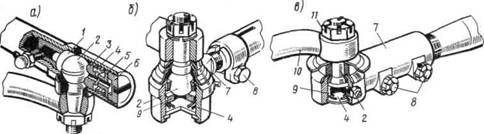

Продольная рулевая тяга 6 (см. рис. 16.2, а) изготовляется из трубы с утолщениями по краям для монтажа деталей двух шарниров. Каждый шарнир (рис. 16.7, а) состоит из пальца 2, вкладышей 1 и 3, охватывающих сферическими поверхностями шаровую головку пальца, пружины 4, ограничителя 5 и резьбовой пробки 6. При заворачивании пробки 6 головка пальца 2 зажимается вкладышами / и 3 благодаря пружине 4. Пружи на смягчает удары от колес на рулевую сошку и устраняет зазор при износе деталей. Ограничитель 5 предотвращает чрезмерное сжатие пружины, а в случае ее поломки не позволяет пальцу выйти из шарнира.
Рулевые рычаги 7 и 14 (см. рис. 16.2, а, б) соединяются с тягами шарнирно. Шарниры имеют различную конструкцию и тщательно защищены от попадания грязи. Смазка попадает в них через масленки. В некоторых моделях автомобилей в шарнирах тяг применяют пластмассовые вкладыши, не требующие смазки в процессе эксплуатации автомобиля.
Поперечная рулевая тяга Я (см. рис. 16.2, а) также имеет трубчатое сечение, на концы которой наворачивают наконечники 7 (см. рис. 16.7, б, в). Концы поперечной тяги и соответственно шарнирные наконечники имеют правую и левую резьбы для изменения длины тяги при регулировке схождения колес. Наконечники фиксируются на тяге стяжными болтами
В поперечных рулевых тягах устанавливаются шарниры, в которых перемещение пальца 2 допускается только перпендикулярно к тяге. Поперечная рулевая тяга при независимой подвеске передних колес состоит из средней тяги и двух боковых, соединенных шарнирно.
Шарнир состоит из шарового пальца 2, который может иметь головку со сферическими поверхностями или шаровую, и двух эксцентриковых вкладышей 9, прижимаемых к пальцу пружиной 4, удерживаемой пробкой. При таком устройстве пружины не нагружаются силами, действующими на поперечную рулевую тягу, и устранение зазора при износе деталей шарнира происходит автоматически. Шаровые пальцы устанавливают в конусные , отверстия рычагов 10 и закрепляют гайками 11.
На некоторых легковых автомобилях применяют рулевые управления повышенной безопасности с энергопоглощающим устройством, которые уменьшают усилия, наносящие травму водителю при авариях.
Так, на автомобилях ГАЗ-3102 «Волга» энергопоглощающим устройством служит резиновая муфта, соединяющая две части рулевого вала, а на автомобилях АЗЛК-2140 рулевой вал и рулевая колонка выполнены составными, что дает возможность перемещаться рулевому валу незначительно внутрь салона при столкновениях автомобилей.
Кроме того, рулевое колесо делают с утопленной ступицей и мягкой накладкой, что значительно уменьшает тяжесть травмы, получаемой водителем при ударе о него. Могут применяться и другие устройства, повышающие травмобезопасность водителя.
Усилители рулевых приводов
Чтобы уменьшить усилия, затрачиваемые при повороте рулевого колеса, смягчения ударов, передающихся на рулевое колесо при наезде управляемых колес на неровности дороги, и повышения безопасности при разрыве шин переднего колеса, в конструкцию рулевого управления некоторых автомобилей вводят специальные усилители. Усилители бывают гидравлические и пневматические.
