Определение поправок эхолота

В случае невыполнения этого требования промер участка, для кото­рого точность определения поправок эхолота оказалась невыдержанной, должен быть переделан, а тарирование в дальнейшем следует произ­водить чаще с тем, чтобы было выдержано требование настоящей статьи.

Тарирование любым способом должно производиться при таком состоянии моря, которое позволяет получить поправки для всех горизонтов с требуемой точностью.

Запись тарирования на эхограммах должна быть ясной и четкой.

На эхограмме при тарировании должно быть указано:

— время и дата;

— место тарирования (координаты);

— погода (ветер, волнение);

— качка (бортовая и килевая).

Тарирование эхолота по записям на эхограммах необходимо обра­батывать и систематизировать в полевой период в одном (первом) журнале промера, относящемся к данному планшету.

Перед тарированием производят регулировку числа оборотов электродвигателя эхолота, которое доводят до номинала с точностью до -О.5% (в зависимости от типа эхолота).

Число оборотов электродвигателя можно устанавливать и так, чтобы общая поправка эхолота в данном районе промера была бы минималь­ной для всего диапазона измеряемых глубин.

Коэффициенты усиления при тарировании для различных глубин должны быть такими же, какими выдерживались (или будут выдерживаться) при промере в течение рабочего дня.

Тарирование эхолота с помощью контрольной доски или диска может производиться до глубин, обеспечивающих четкую запись тариро­вания на эхограмме .

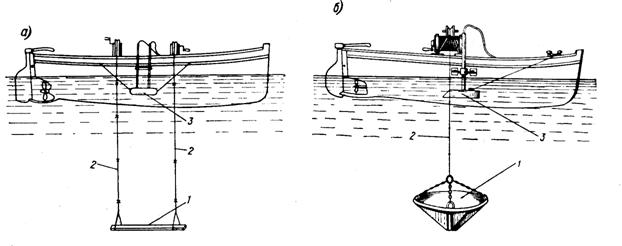

Тарирование (рис. 5.3, а и б) производят опусканием отражателя 1(контрольной доски, диска) на различные глубины на металлических мерных линиях 2 так, чтобы он располагался под вибраторами эхолота.

Марки на мерных линях должны размечаться при соответствую­щем их натяжении на выверенном компараторе, разбитом мерной лен­той или стальной рулеткой.

Лини маркируют от поверхности отражателя на 2, 3, 4, 5, 7, 10, 15, 20, 30, 40, 50 и 60 м. Такой маркировкой и регламентируются горизонты тарирования.

Порядок работы при тарировании эхолота следующий. За 15—20 мин, до начала работы включают эхолот. Готовят к работе тарирующее устройство и устанавливают его отражатель на первую глубину тарирования (2 м). Регулируют эхолот так, чтобы получилась четкая запись от отражателя.

Затем постепенно вытравливают мерные лини с выдержкой на каж­дом тарировочном горизонте. Время выдержки отражателя на горизонтах должно быть таким, чтобы на эхограмме получилась четкая линия записи глубин длиной не менее 10 мм. На эхограмме в моменты, когда катер стоит на ровном киле и без крена, делают оперативные отметки и записывают глубину опускания отража­теля.

При подъеме отражателя наблюдения повторяют с той же выдержкой.

Для вывода окончательной поправки берут среднее арифметическое из поправок, полученных при опускании и подъеме отражателя.

Во время тарирования фиксируют и записывают на эхограмме напряжение судовой электросети и число оборотов электродвигателя эхолота из двукратных наблюдений—в начале и в конце тариро­вания.

Тарирование эхолота по грунту путем сравнения глубин, изме­ренных эхолотом, с глубинами, измеренными проволочным лотом, производят на стоне на участках с ровным дном, плотным грунтом и при отсутствии заметных течений.

СПОСОБЫ ТАРИРОВАНИЯ Рис 5.3
