Определение поправок эхолота

Тарирование этим способом выпол­няют на нескольких участках с глубинами, отличающимися на 5—10 м, для того чтобы охватить весь диапазон глубин суточного продвига с промером.

При тарировании эхолота этим способом глубины измеряют прово­лочным лотом дважды, а на эхограмме наносят оперативные отметки при каждом измерении. Для вывода суммарной поправки берут среднее значение глубины из двух измерений Лотлинь, используемый при тарировании по грунту, маркируют.

Суммарную поправку

получаемую тарированием эхолота с помощью контрольной доски, диска или по грунту, вычисляют по формуле:

(5.2)

где— отсчет глубины по маркам линя;

— глубина, снятая с эхограммы.

При тарировании эхолота с помощью контрольного ;вибратора последний включают в схему в приемном режиме.

На время тарирования от эхоло­та отключают приемный вибратор, находящийся в корпусе судна или в забортном обтекателе, и подклю­чают к схеме контрольный вибратор. Затем против места расположения судового вибратора 2 (рис. 5.4) вы­травливают вместе с кабелем 5 точно размеченный марками метал­лический мерный линь 4 диаметром 3—3.5 мм,

на нижнем конце кото­рого подвешен контрольный вибра­тор 1. Мерный линь вытравливают и выбирают с помощью вьюшки

че­рез роульс небольшой кронбалки 3. Линь маркируют, начиная отверхней плоскости пакета пластин вибратора.

Суммарную поправку получаемую тарированием эхолота с помощью контрольного вибратора, вычисляют по формуле (110). Для определения поправки за изменение осадки катера(шлюпки) на ходу по

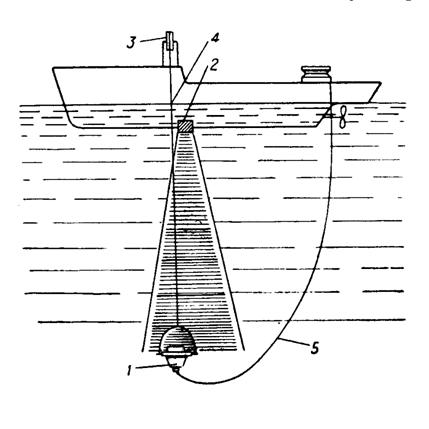

ТАРИРОВАНИЕ ЭХОЛОТА С ПОМОЩЬЮ КОНТРОЛЬНОГО ВИБРАТОРА Рис 5.4

сравнению с осадкой на стопе во время тариро­вания на борту катера у ватерлинии в районе расположения вибра­торов эхолота наносят шкалу дециметровых делении.

Поправку вычисляют по формуле

(5.3)

где— осадка катера (отсчет по шкале) при промере;

—осадка катера (отсчет по шкале) при тарировании.

Определение поправок эхолота по гидрологическим данным

При определении поправок эхолота по гидрологическим данным измеренные глубины подлежат исправлению поправками которые вычисляют по формуле

(5.4)

где — поправка за отклонение фактической вертикальной скорости распространения звука в воде от номинальной для данного эхолота .

— поправка за отклонение скорости вращения электродвигателя эхолота от номинальной скорости .

— поправка за углубление вибраторов эхолота;

— поправка за базу между вибраторами эхолота .
