Назначение, устройство и работа гидроусилителя КамаЗ 5320

Рулевое управление автомобиля (рис. 2) снабжено гидроусилителем 12, объеди­ненный в одном агрегате с рулевым меха­низмом, клапаном управления гидроуси­лителем и угловым редуктором 13.

Рис. 2 Рулевое управление: 1— клапан управления гидроусилителем; 2—ради­атор; 3—карданный вал; 4—колонка; 5-—рулевое колесо, 6—бачок гидросистемы; 7—насос гидро­усилителя; 8—трубопровод высокого давления; 9—трубопровод низкого давления; 10—сошка; 11 — продольная тяга; 12—гидроусилитель с ру­левым механизмом; 13—угловой редуктор

Гидроусилитель рулевого управления уменьшает усилие, которое необходимо при­ложить к рулевому колесу для поворота передних колес, смягчает удары, передаю­щиеся от неровностей дороги, а также повышает безопасность движения, позволяя сохранить контроль за направлением дви­жения автомобиля в случае разрыва шины переднего колеса.

Колонка рулевого управления (рис. 3 прикреплена в верхней части, к кронштейну, установленному на внутренней панели ка­бины, в нижней части-к фланцу на полу кабины. Колонка соединена с рулевым меха­низмом карданным валом.

Вал 1 колонки вращается в двух шарико­подшипниках 4. Осевой зазор в подшипни­ках регулируется гайкой 8.

Карданный вал (рис. 3)снабжен дву­мя шарнирами на игольчатых подшипниках 4, в которые при сборке закладывается смазка Литол-24.

В эксплуатации подшипники не нуж­даются в пополнении смазки.

Для предотвращения попадания грязи и влаги в шарнирное соединение служат резиновые кольца 5. Скользящее шлицевое соединение кар­данного вала обеспечивает возможность изменения расстояния между шарнирами при опрокидывании кабины и служит для компенсации неточностей установки кабины

с колонкой рулевого управления относитель­но рамы с рулевым механизмом, а также их взаимных перемещений.

Перед сборкой во втулку закладывают 28—32 г смазки Литол-24. шлицы покрыва­ют тонким ее слоем. Для удержания смазки и предохранения соединения от загрязнения служат резиновое уплотнение и упорное кольцо 9, поджимаемое обоймой 7.

Вилки карданного вала крепятся к валу колонки и валу ведущей шестерни углового редуктора клиньями, которые затянуты гай­ками с пружинными шайбами. Для допол­нительной страховки от потери гаек уста­новлены шплинты.

Угловой редуктор с двумя коническими шестернями передает враще­ние от карданного вала на винт рулевого

механизма. Ведущая шестерня 7 углового редуктора выполнена вместе с валом 1и установлена в корпусе 4 на шариковом 5 и игольчатом 3 подшипниках.

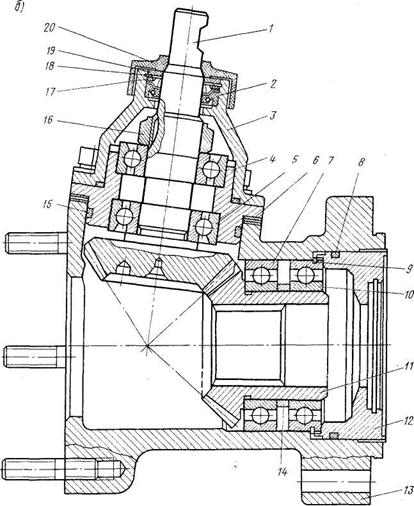

Рис.3. Угловой редуктор.

1-ведущая шестерня; 2—манжета; 3—крышка корпуса; 4—корпус ведущей шес­терни; 5, 7 и 10—шарикоподшипники; 6—регулировочные прокладки; 8, 15 и 19—уплотнительные коль­ца; 9—стопорное кольцо;11-ведомая шестерня; 12—упорная крышка: 13—корпус редуктора; 14—распорная втулка; 16—гайка крепления подшипников; 17—шайба; 18—упорное кольцо; 20— защитная крышка

Шарикоподшипник напрессован на вал шестерни и удерживается от осевого пере­мещения гайкой 20. Для предотвращения самопроизвольного отвертывания буртик гай­ки вдавлен в паз на валу шестерни.Для выборки технологического зазора, обеспечения надежной фиксации шестерни в корпусе и, следовательно, сохранения пра­вильного зацепления зубчатой пары служит пружинная шайба 16, установленная между упорной шайбой 17 и шарикоподшипником 5. От выпадения из корпуса 4 ведущая шестерня удерживается пружинным упорным кольцом 18, вложенным во внутреннюю ка­навку корпуса.

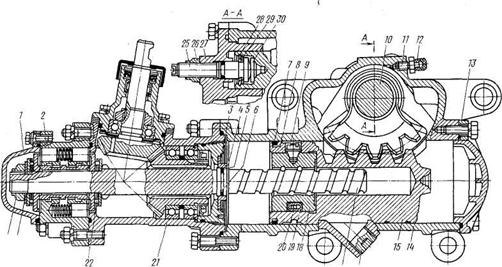

Рис. 4 Рулевой механизм со встроенным гидроусилителем:

1— передняя крышка; 2— клапан управления гидроусилителем; 3, 28—стопорные кольца; 4 — плавающая втулка; 5, 7—уплотнительные кольца; 6. 8—распорные кольца; 9—установочный винт; 10 — вал сошки: 11 — перепускной клапан; 12—защитный колпачок: 13—задняя крышка; 14—картер рулевого механизма; 15— поршень-рейка; 16—сливная магнитная пробка; 17—винт: 18—шариковая гайкя; 19—желоб; 20—шарик; 21 — угловой редуктор; 22—упорный роликоподшипник: 23—пружиннная шайба; 24, 26—гайки; 25—регулировочный винт; 27—боковая крышка; 29—регулировочная шайба; 30—упорная шайба
