Назначение, устройство и работа гидроусилителя КамаЗ 5320

Ведомая шестерня 11 вращается в двух шариковых подшипниках 10, посаженных на хвостовик шестерни с натягом. От продоль­ных смещений ведомая шестерня удержива­ется стопорным кольцом 9 и упорной крыш­кой 12. Зацепление конических шестерен регу­лируют прокладками 6, установленными меж­ду корпусами ведущей шестерни и углового редуктора.Рулевой механизм со встроенным гидро­усилителем прикреплен к перед­нему кронштейну передней левой рессоры. Кронштейн, в свою очередь, закреплен на раме автомобиля. Картер 14 рулевого механизма, в кото­ром перемещается поршень-рейка, служит одновременно рабочим цилиндром гидро­усилителя.

Винт 17 рулевого механизма ' имеет шлифованную винтовую канавку. В гайке 18 прошлифована такая же канавка и просвер­лены два отверстия. Отверстия соединяются косым пазом, выфрезерованным на наруж­ной поверхности гайки.

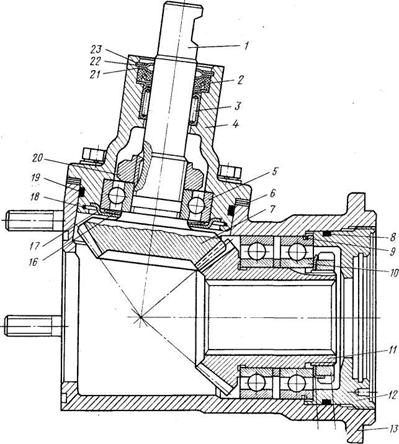

Рис. 5 . Угловой редуктор.

1—вал ведущей шестерни; 2—манжета; 3—игольчатый подшип­ник.ник; 4—корпус ведущей шестерни; 5, 10—шарикоподшипники; 6—регулировочные прокладки; 7 ведущая шестерня; 8. 19—уплотнительные кольца; 9, 23—стопорные кольца; 11—ведомая шестерня; 12—упорная крышка; 13—корпус редуктора; 14, 20—ram» крепления подшипников; 15—стопорная шайба; 16—пружинная шайба; 17—упорная шайба; 18—стопорное кольцо; 21 — наружная манжета; 22 — шайба

Два одинаковых желоба 19 полукруг­лого сечения, установленные в упомянутые отверстия и паз, образуют обводной канал, по которому шарики 20, выкатываясь из вин­тового канала, образованного нарезками винта и гайки, вновь поступают в него.

Для предотвращения выпадания шариков из винтового канала

наружу в каждом же­лобе предусмотрен язычок, входящий в винтовую канавку винта и способствующий тому, что шарики меняют направление своего движения.

Число шариков, циркулирующих в замк­нутом винтовом канале,—31. Восемь из них находятся в обводном канале.

Винтовая канавка на винте в ее средней зоне выполнена так, что здесь между винтом, гайкой и шариками образуется небольшой натяг. Это необходимо для обеспечения беззазорного сопряжения деталей в этой зоне.

При перемещении гайки вследствие того, что глубина канавки на винте от се­редины к концам несколько увеличивается, в сопряжении винта и гайки появляется небольшой зазор. Такая конструкция обеспе­чивает большую долговечность пары винт-гайка и улучшает стабилизацию движения автомобиля. Кроме того, ослабление посадки шариковой гайки на винте к краям его вин­товой канавки облегчает подбор шариков и сборку шариковинтовой пары.

Гайку после сборки с винтом и шарика­ми устанавливают в поршень-рейку 15 и фик­сируют двумя установочными винтами 9, которые закернивают в кольцевую проточ­ку, выполненную на поршень-рейке. Послед­няя зацепляется с зубчатым сектором вала 10 сошки. Вал сошки вращается в бронзовой втулке картера и крышке 27.

Толщина зубьев сектора вала сошки переменная по длине, что позволяет изменять зазор в

зацеплении перемещением регули­ровочного винта 25, ввернутого в боковую крышку. Головка регулировочного винта, которая опирается на упорную шайбу 30, входит в гнездо вала сошки. Осевое переме­щение регулировочного винта в вале сошки, равное 0,02—0,08 мм, обеспечивается под­бором регулировочной шайбы 29 соответствую­щей толщины. Детали 25, 29, 30 удерживаются в гнезде вала сошки стопорным кольцом 28. Средняя впадина между зубьями рейки, вхо­дящая в зацепление со средним зубом зуб­чатого сектора вала сошки, выполнена не­сколько меньшей ширины, чем остальные. Это необходимо для предотвращения заклини­вания механизма при повороте вала сошки. На части винта рулевого механизма, распо­ложенной в полости корпуса углового ре­дуктора, нарезаны шлицы, которыми винт сопрягается с ведомой шестерней угловой передачи.
