Назначение, устройство и работа гидроусилителя КамаЗ 5320

Клапан управления гидроусилителем ру­левого управления(рис.6)крепится к корпусу углового редуктора с помощью болта и четырех шпилек. Корпус 9 клапана имеет выполненные с большой точностью центральное отверстие и шесть (три сквозных и три глухих) расположенных вокруг него меньших отверстий. Золотник 7 клапана управления размещен в центральном от­верстии, а упорные подшипники закреплены на винте гайкой 24, буртик которой вдавлен в паз винта 17.

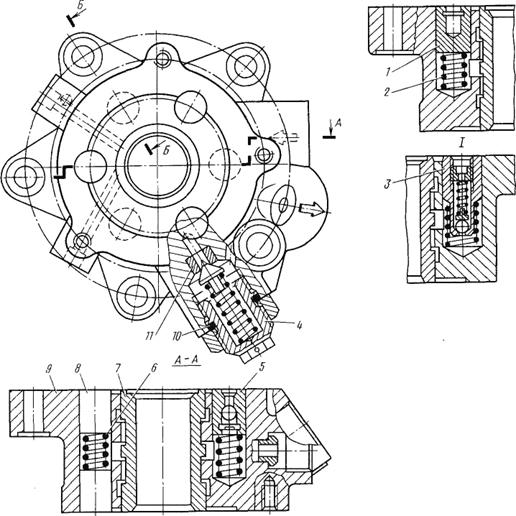

Рис. 6 Клапан управления Гидроусилителем рулевого управления:

1-Плунжер; 2, 6.-Пружины; 3, 11.-Предохранительные клапаны;

4.-Пробка; 5.-Обратный клапан; 7.-Золотник; 8- Реактивный плунжер;

9-Корпус клапана; 10- Уплотнительное кольцо.

Под гайку подложена коническая пру­жинная шайба 23, обеспечивающая возмож­ность регулирования силы затяжки упорных подшипников. Вогнутой стороной шайба направлена к подшипнику. Большие кольца роликоподшипников обращены к золотнику.

Гидроусилитель рулевого управления ра­ботает следующим образом: при прямолиней­ном движении винт 15 и золот­ник 20 находятся в среднем положении. Линии нагнетания 26 и слива 32, а также обе полости 7 и 25 соединены. Масло сво­бодно проходит от насоса 4 через клапан управления 19 и возвращается в бачок 31 гидросистемы.

При вращении винта вслед­ствие сопротивления, возникающего при по­вороте колес 12, возникает сила, стремящаяся сдвинуть винт в осевом направлении в со­ответствующую сторону. Когда эта сила пре­высит усилие предварительного сжатия цент­рирующих пружин 23, винт перемещается и смещает жестко связанный с ним золотник. При этом одна полость цилиндра гидроуси­лителя сообщается с линией нагнетания и отключается от линии слива, другая, наоборот, оставаясь соединенной с линией слива, от­ключается от линии нагнетания. Рабочая жидкость, поступающая от насоса в соот­ветствующую полость цилиндра, оказывает давление на поршень-рейку 8 и, создавая дополнительное усилие на секторе вала 6 сошки рулевого управления, способствует по­вороту управляемых колес. Давление в ра­бочей полости цилиндра увеличивается про­порционально сопротивлению повороту колес. Одновременно возрастает давление в по­лостях под реактивными плунжерами 22. Чем больше сопротивление повороту колес, а следовательно, выше давление в рабочей полости цилиндра, тем больше усилие, с которым золотник стремится вернуться в среднее положение, а также усилие на руле­вом колесе. Таким образом у водителя со­здается «чувство дороги».

При прекращении поворота рулевого колеса, если оно удерживается водителем в повернутом положении, золотник, находя­щийся под действием центрирующих пружин и нарастающего давления в реактивных по­лостях, сдвигается к среднему положению. При этом золотник не доходит до среднего положения. Размер щели для прохода масла в возвратную линию становится таким, что в полости цилиндра, находящейся под на­пором, поддерживается давление, необхо­димое для удерживания управляемых колес в повернутом положении. Если переднее колесо при прямоли­нейном движении автомобиля начнет резко поворачиваться, например, вследствие наезда на какое-либо препятствие на дороге, то вал сошки, поворачиваясь, будет перемещать пор­шень-рейку. Поскольку винт не может вра­щаться (при удержании рулевого колеса в одном положении), он тоже переместится в осевом направлении вместе с золотником. При этом полость цилиндра, внутрь которой движется поршень-рейка, будет соединена с линией нагнетания насоса и отделена от возвратной линии.

Давление в этой полости цилиндра начнет возрастать, и удар будет уравновешен (смягчен) возрастающим дав­лением.

Винт, гайка, шарики, упорные подшип­ники, а также угловая передача, карданный вал и колонка рулевого управления при работе гидроусилителя нагружены относи­тельно небольшими силами.
